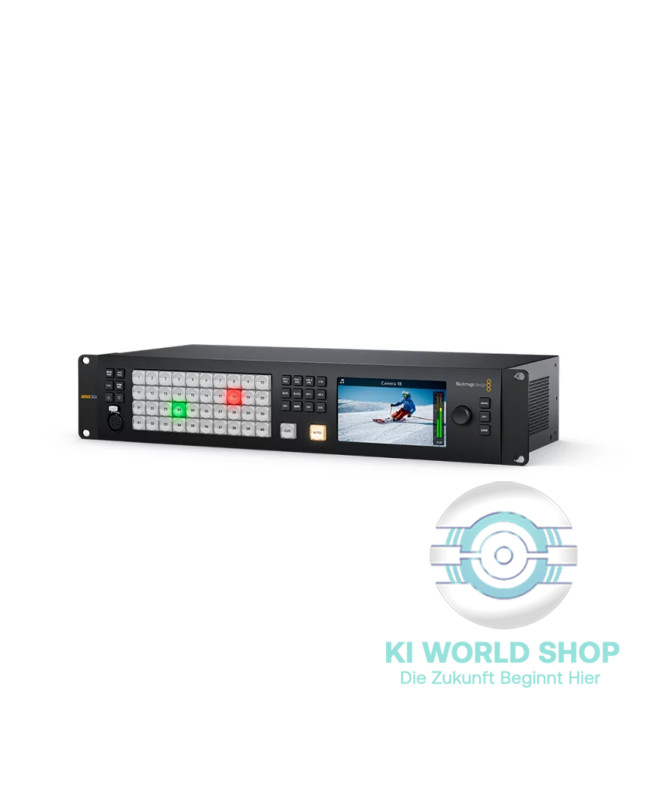

Blackmagic ATEM 4 M/E Constellation 4K – 4 M/E-UHD-Schaltzentrale mit 40× 12G-SDI-Eingängen
Der Blackmagic ATEM 4 M/E Constellation 4K ist ein professioneller 12G‑SDI Live‑Produktionsmischer für anspruchsvolle UHD‑Workflows bis 2160p60. Vier M/E‑Ebenen, 40 normgewandelte 12G‑SDI‑Eingänge, 24 dedizierte 12G‑SDI‑Aux‑Ausgänge, vier unabhängige UHD‑Multiviewer, zwei SuperSource‑Prozessoren (insgesamt 12 DVEs) sowie 16 ATEM Advanced Chroma Keyer ermöglichen komplexe Layer‑Setups in Broadcast, Sport, Corporate‑Events und E‑Sport. Der integrierte Fairlight‑Audiomixer mit 156 Kanälen, MADI‑I/O und Talkback/Tally‑Anbindung macht die Regie komplett – auch ohne externes Audiopult.
Der 2‑HE‑Rackmischer bietet Standardskonvertierung und Resync an allen 40 Eingängen, sodass Quellen mit unterschiedlichen Formaten/Frameraten ohne externe Wandler zusammengeführt werden. Über die USB‑C‑„Webcam“-Ausgabe stehen 720p/1080p‑Signale mit PGM‑Framerate für Konferenz‑ und Streaming‑Plattformen bereit.
Einordnung & Einsatzszenarien
Ob Festregie, mobiles Fly‑Pack oder Ü‑Rack: Der ATEM 4 M/E Constellation 4K ist für große Multikamera‑Setups ausgelegt. 24 frei zuweisbare Aux‑Ausgänge speisen PGM/PVW/Clean‑Feeds, ISO‑Recorder, Stage‑Screens (IMAG) oder externe Encoder. Vier UHD‑Multiviewer mit bis zu 16 Kacheln pro Ausgang sichern Übersicht bei Sport, Musik‑Shows, Tagungen und Hybridevents.
Vorteile
40× 12G‑SDI‑Eingänge mit Resync & Standardskonvertern: Mischbetrieb unterschiedlicher Formate (720p, 1080i/p, 2160p) ohne externe Wandler.
24× 12G‑SDI‑Aux‑Ausgänge: Saubere Signalverteilung für IMAG, Recorder, Clean‑Feed, Stage‑Monitore oder Remote‑Studios.
4 unabhängige UHD‑Multiviewer: Bis zu 16 frei routbare Fenster je Multiview – insgesamt 64 Views.
Starke Layer‑Leistung: 4 DVEs im Switcher plus 2× SuperSource (gesamt 12 DVEs) für PnP, Splits und animierte Layouts.
16 Advanced Chroma Keyer: Präzises Keying für Greenscreen/virtuelle Sets und AR‑Grafiken.
Fairlight‑Mixer mit 156 Kanälen: EQ, Dynamik; MADI‑Ein/Ausgänge für Stageboxen oder externe Pulte.
USB‑C‑Webcam‑Output: 720p/1080p bei PGM‑Framerate – ideal als Streaming‑Fallback oder Rückweg.
Frontpanel‑Bedienung & IP‑Control: Notfall‑Mischen am Gerät, umfangreiche Kontrolle via ATEM Software Control oder Hardware‑Panel.
UHD bis 2160p60: Zukunftssicher mit breiter HD‑Unterstützung (1080p/i, 720p).
Technische Details
Video‑I/O und Verarbeitung
Gesamteingänge: 40× 12G‑SDI (10‑Bit), mit Resync sowie Format/Framerate‑Konvertierung an jedem Eingang.
Gesamtausgänge: 28× 12G‑SDI, davon 24× Aux (frei zuweisbar; PGM/PVW/Clean auf allen Aux möglich).
Multiview: 4× 12G‑SDI‑Multiview‑Ausgänge (HD oder UHD wählbar), bis zu 16 Fenster pro Multiview.
Unterstützte Videonormen: 720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60; 2160p23.98/24/25/29.97/30/50/59.94/60.
SDI‑Konformität: SMPTE 292M/296M/424M/425M (Level A/B), 2081‑1/‑10, 2082‑1/‑10/‑12.
Videoabtastung/Farbraum: 4:2:2, 10‑Bit; Rec.709/Rec.2020.
Processing, Keying & Media
M/E‑Ebenen: 4.
DVEs: 4 im Switcher; zusätzlich 2× SuperSource (gesamt 12 DVEs nutzbar).
Keyer: 16× ATEM Advanced (Chroma/Luma), 4× DSK; 4× Stinger‑/4× DVE‑Transitions; 21 Pattern, 2 Color‑Generatoren.
Media‑Player: 4 (jeweils Fill/Key); Media‑Pool: 64 Stills, 4 Clips.
Audio
Fairlight‑Mixer: 156 Kanäle mit 6‑Band‑EQ, Dynamik (Expander/Gate/Compressor/Limiter), AFV/On/Off.
Analoge I/O: 2× symm. 6,3‑mm‑Klinke (Line In/Out).
MADI: 1× BNC‑MADI In (32 Stereokanäle), 2× BNC‑MADI Out (je 32 Stereokanäle).
Embedded Audio: 2 Kanäle pro SDI‑Pfad (Ein‑ und Ausgänge).
Steuerung, Sync & Sonstiges
Webcam‑Output: 1× USB‑C (UVC) 720p oder 1080p bei PGM‑Framerate.
Remote: RJ12 (RS‑422).
Panel/Netzwerk: Ethernet 10/100/1000Base‑T (Direktverbindung oder via LAN).
Interner Timecode‑Generator: vorhanden; Timecode‑Buchsen: keine.
Referenz: Tri‑Sync oder Black Burst.
Frontpanel: LCD‑Monitor, Tastern für Setup/Notfall‑Mischen, Talkback‑Bedienung.
Bauform: 2 HE (Rack), Netzteile intern (100–240 V AC, 50/60 Hz, dual‑redundant).
Lieferumfang:
1× ATEM 4 M/E Constellation 4K
1× Startermappe mit QR‑Code zum Download der Software
Hinweis: Externe Bedienpanels (z. B. ATEM 4 M/E Advanced Panel) sowie Blackmagic GPI & Tally Interface sind nicht im Lieferumfang enthalten.
Garantie & Hinweise
Garantie (laut Händlerangabe): 24 Monate Herstellergarantie.
Tally/Intercom: Tally via GPI & Tally Interface (separat erhältlich) über Ethernet; Talkback über 5‑pol‑XLR‑Headset bzw. RJ45 zu Drittanbieter‑Systemen.
Kompatibilität: Volle Funktion mit ATEM Software Control (macOS/Windows); optional Hardware‑Panels (ATEM Advanced Panel) für Studio‑/Truck‑Workflows empfohlen.
IT/Signalplanung: Für UHD‑Multiview und umfangreiche Aux‑Routings Gigabit‑Netzwerk einplanen; 12G‑SDI‑Kabelqualität, stabile Referenz‑Sync‑Quelle und redundante Stromversorgung berücksichtigen.
Bildgestaltung & Layer‑Workflows
Mit 4 DVEs und 16 Advanced Keyern lassen sich mehrstufige Compositings realisieren: Presenter‑PnP, Vierer‑Splits für Analysen, Layer‑Stacks mit Bauchbinden, Over‑the‑Shoulder‑Grafiken oder Greenscreen‑Moderationen. SuperSource liefert zusätzliche, unabhängig vor-konfigurierbare Layout‑„Räume“ – ideal für wiederkehrende Sendesegmente oder Remote‑Schalten.
Multiview & Monitoring
Vier voneinander unabhängige Multiviewer (HD/UHD) mit je bis zu 16 frei zuweisbaren Fenstern bieten klare Produktionsübersicht: Quellen, Key‑Layer, Media‑Player, Color‑Bars, PGM/PVW. Feste Layout‑Presets für Sport/News/Show senken die Umschaltzeit und minimieren Fehlbedienungen. Parallel versorgen die 24 Aux‑Ausgänge externe Monitore, LED‑Wände oder ISO‑Recorder.
Audio‑Integration mit Fairlight
Der integrierte Fairlight‑Mixer bietet professionelle Kanalzüge mit EQ/Dynamik, AFV und Pegel‑Metering. Über MADI lassen sich Stageboxen, Intercom‑Gateways oder externe Konsolen anbinden; Embedded‑Audio sorgt für saubere SDI‑Signalführung zu Recordern/Encodern. So bleiben Bild‑ und Tonregie in einer Oberfläche abgestimmt steuerbar.
Panels, Automatisierung & Remote
Bedienung wahlweise über Frontpanel, ATEM Software Control oder optionale ATEM Advanced Panels (1/2/4 M/E). RS‑422 erlaubt externe Automations‑/Event‑Steuerungen. Für Tally‑Signalisierung wird das GPI & Tally Interface genutzt. Die modulare Architektur skaliert von der kompakten Flightcase‑Regie bis zur Festinstallation.
Formate, Standards & Praxisempfehlungen
Mit nativer UHD‑Unterstützung bis 2160p60 sowie umfassenden HD‑Standards ist der ATEM 4 M/E Constellation 4K für gegenwärtige und zukünftige Produktionen gerüstet. Die Standardskonvertierung an allen 40 Eingängen beschleunigt Setups mit heterogenen Quellen erheblich. Für hybride Produktionen dient der USB‑C‑Webcam‑Output als schneller UVC‑Pfad. Praxis‑Tipp: Vorproduktion mit festen Multiview‑Layouts, klare Aux‑Routings (PGM/PVW/Clean/ISO) und redundante Signalwege einplanen.
