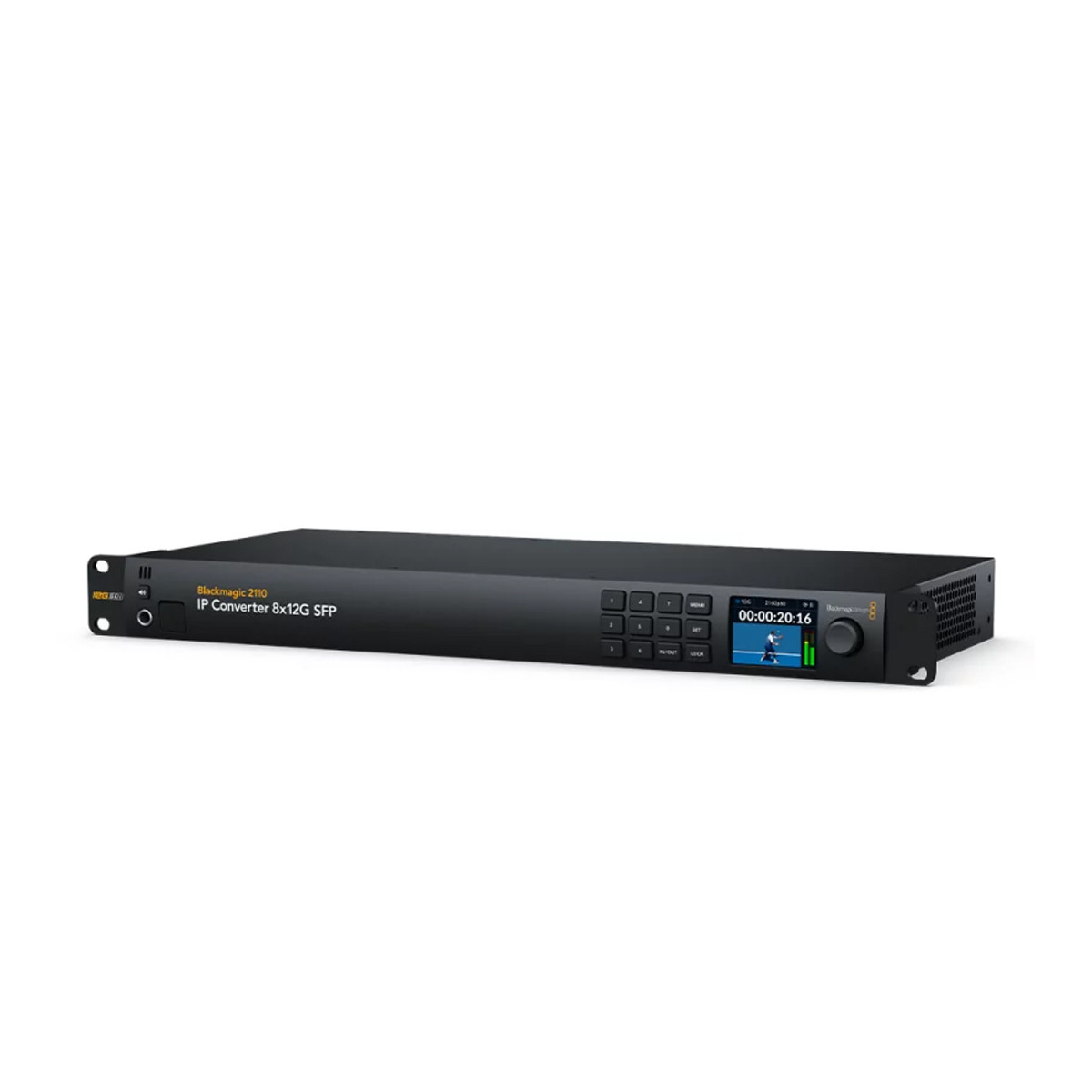

Blackmagic Design 2110 IP Converter 8x12G SFP

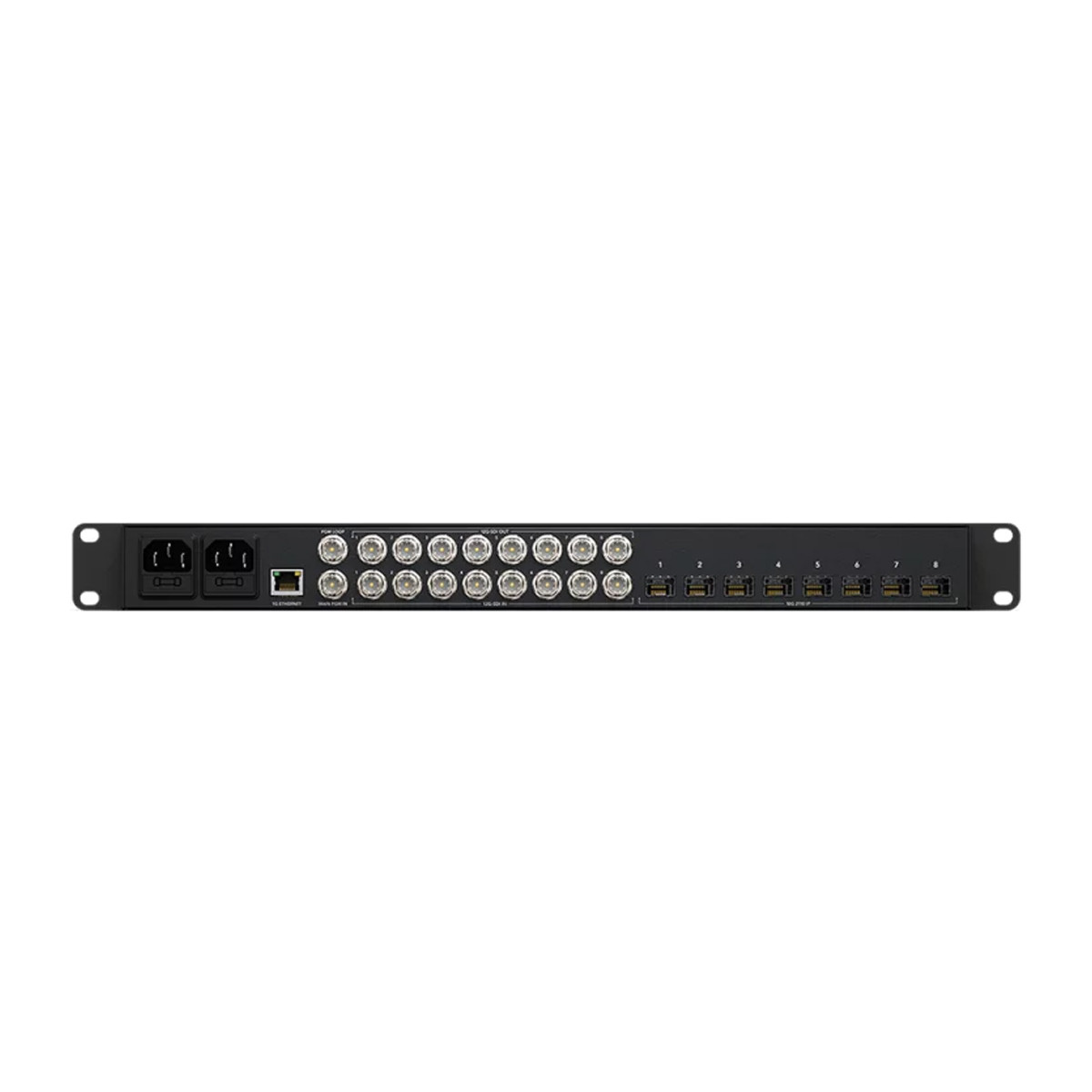

Anschlüsse:

• SDI-Eingänge insgesamt: 9
• SDI-Videoeingänge: 8
• Eingänge fürs SDI-Hauptprogramm: 1
• SDI-Ausgänge insgesamt: 9
• SDI-Videoausgänge: 8
• Ausgänge fürs SDI-Hauptprogramm: 1 Durchschleifausgang
• SDI-Raten: 270 Mbit; 1,5 G; 3 G; 6 G; 12 G
• IP-Videoeingänge/-ausgänge für SMPTE ST 2110: 8x10G-Ethernet-Ports
• Analoge Audioausgänge: 1x 6,35 mm-Kopfhörerbuchse
• SDI-Audioeingänge: 16 eingebettete Audiokanäle an allen SDI-Eingängen
• SDI-Audioausgänge: 16 eingebettete Audiokanäle an allen SDI-Durchschleifausgängen
• Eingänge für SMPTE-2110 IP Audio: 16 eingebettete Audiokanäle in alle ST-2110-IP-Video-Eingaben via 10G-Ethernet
• Ausgänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in alle ST-2110-IP-Video-Ausgaben via 10G-Ethernet
• Analoge Audioausgänge: 1x 6,35 mm-Kopfhörerbuchse
• Multirate-Unterstützung: Automatische Erkennung von SD, HD, Ultra HD und 4K
• Reclocking: Ja
• Ethernet: 8x 10 Gbit/s SFP-Buchsen unterstützen bis zu 10GBase-T für SMPTE-2110-IP-Videoein- und -ausgabe, 1x 10 Gbit/s RJ45-Verbinder unterstützt 10/100/1000GBase-T für 0SMPTE für Konfiguration und Produktsoftware-Updates
• Computer-Schnittstelle: 1 USB-C-3.0-Port für Konfiguration und Produktsoftware-Updates

SDI-Videonormen:

• HD-Videonormen: 720p/50; 720p/59,94; 720p/60, 1080i/50; 1080i/59,94; 1080i/60, 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60, 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
• 4K-Videonormen: 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI und 4Kp/60 DCI
• SDI-Konformität: SMPTE 259M; SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M; SMPTE 2081-1; SMPTE 2081-10; SMPTE 2082-1; SMPTE 2082-10; SMPTE 2084; SMPTE 2108-1; SMPTE ST2110-20; SMPTE ST2110-21; SMPTE ST2110-30; SMPTE ST2110-40
• SDI-Videoraten: SDI-Videoanschlüsse zwischen Standard Definition und 720p, 1080i, 1080p, 2K DCI, Ultra HD und 4K DCI umschaltbar
• SDI-Farbgenauigkeit: 4:2:2
• SDI-Farbraum: YUV
• Automatische SDI-Umschaltung: Automatische Erkennung von SD, HD, 2K DCI, Ultra HD und 4K DCI, Automatische Erkennung von Level A und Level B am 3G-SDI-Eingang und am 3G-SDI-Ausgang, vom Benutzer auswählbar

IP-Videokonformität:

• SMPTE 2110-20 (Unkomprimiertes Video): IGMP v2
• SMPTE 2110-21 (Traffic-Shaping): Sender: Narrow, Empfänger: Narrow, Wide Synchronous, Asynchronous
• SMPTE 2110-30 (PCM): Audio-Konformität: Stufe C
• SMPTE 2110-40 (Zusatzdaten): Voller Zugriff auf gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten
• Codec: Blackmagic IP10 Codec zur Konvertierung von 12G-SDI-Raten in 10G-2110-IP-Video
• Precision Time Protocol (PTP): IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
• NMOS IS-04 Erkennung und Registrierung): v1.3.2, Peer-to-Peer über mDNS/DNS-SD
• NMOS IS-05 Verbindungsverwaltung: v1.1.2
• NMOS BCP-002-01: Natürliche Gruppierung
• NMOS BCP-004-01: Empfängerkapazität

Strombedarf:

• Stromversorgung: 2 integrierte AC-Netzteile für 100-240 V, 50/60 Hz mit IEC-C14-Netzstrombuchse
• Energieverbrauch: TBA

Umgebung:

• Betriebstemperatur: 5 – 40 °C
• Lagerungstemperatur: −20 – 45 °C

Allgemeines:

• Audio: Lautsprecher an der Frontblende mit Ein- und Austaste sowie 1x 6,35 mm-Kopfhörerbuchse

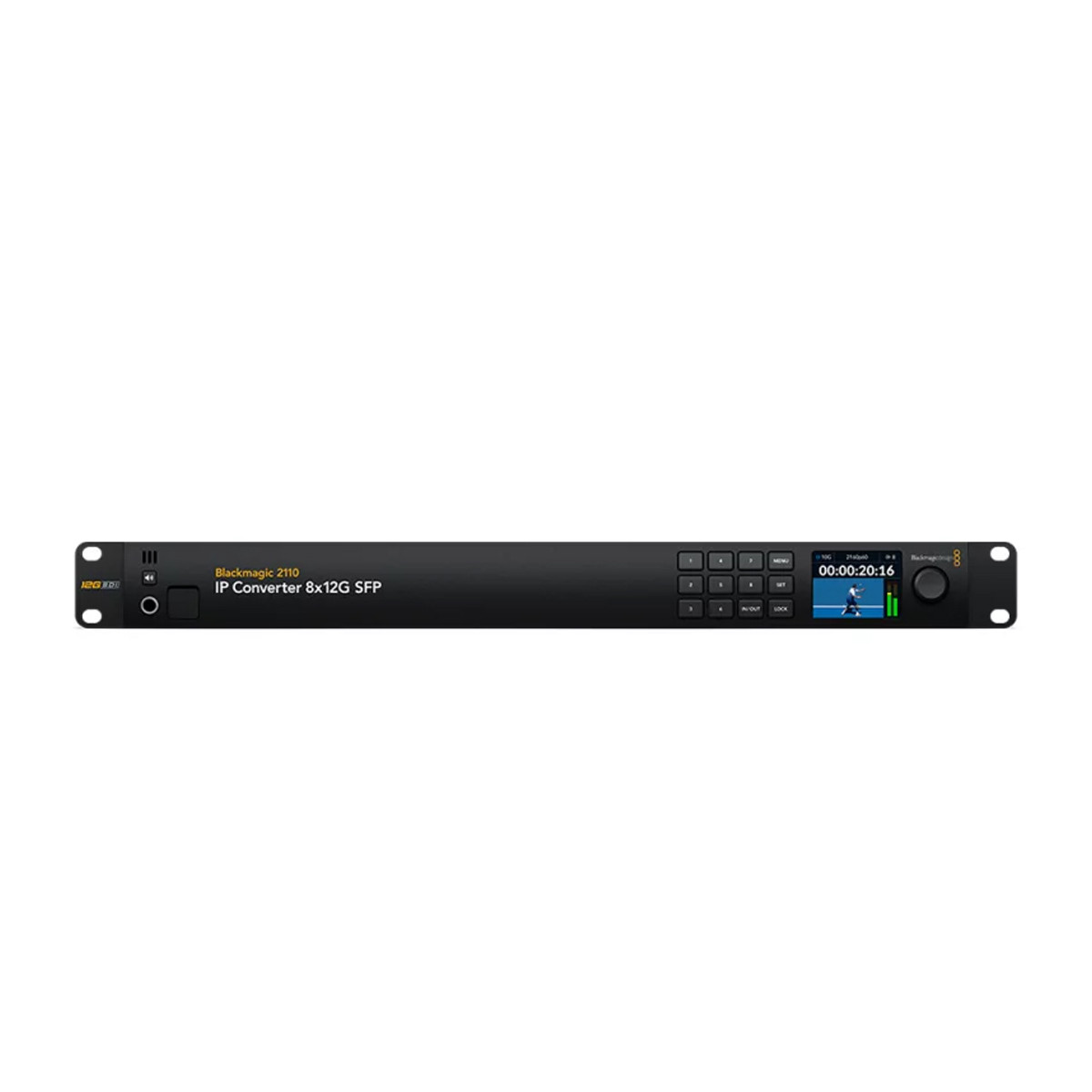

• Steuerung (Integrierte Frontblende): Frontblende mit 12 Tasten, 2,2-Zoll-Farb-LCD und Drehregler zur Menüsteuerung und Eingabe von Einstellungen
• Betriebssysteme: Mac 13.0 Ventura, Mac 14.0 Sonoma oder höher, Windows 10 und 11
• Physische Installation: 1 Rackeinheit
• Maße (LxBxH): 482x234x44 mm
• Gewicht:

Weitere Informationen finden Sie auf dem Datenblatt Blackmagic 2110 IP Converter 8x12 SFP.
