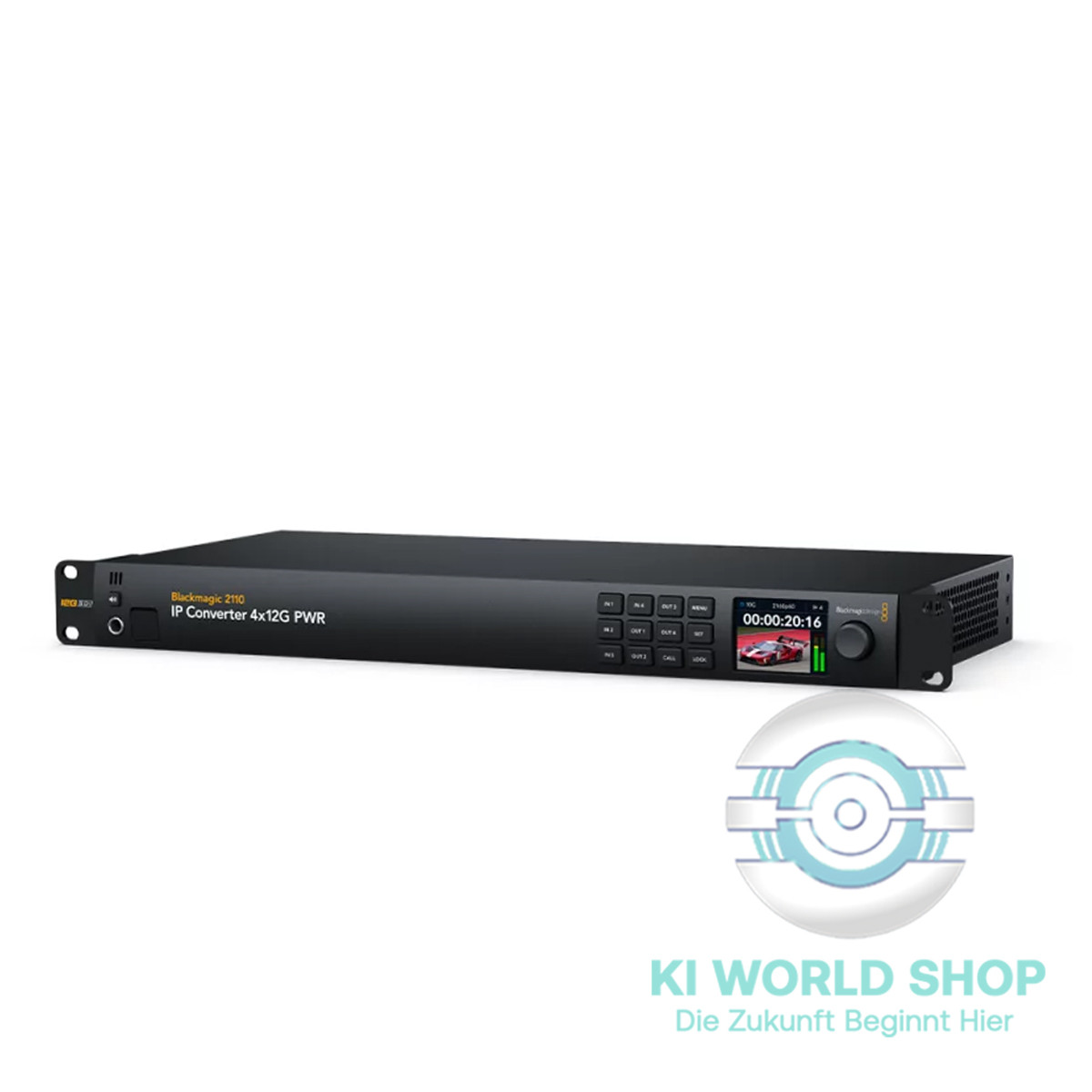

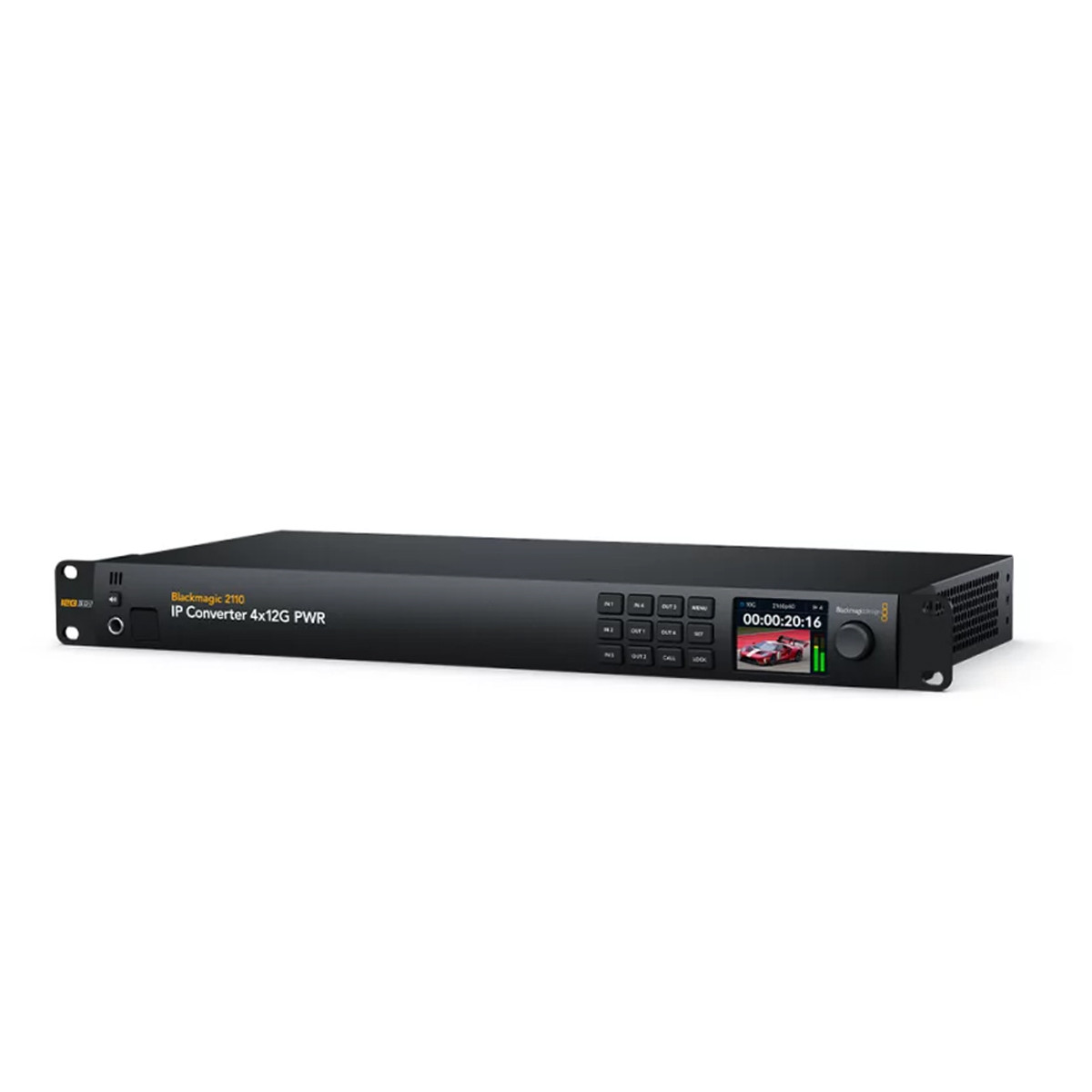

Blackmagic Design 2110 IP Converter 4x12G PWR

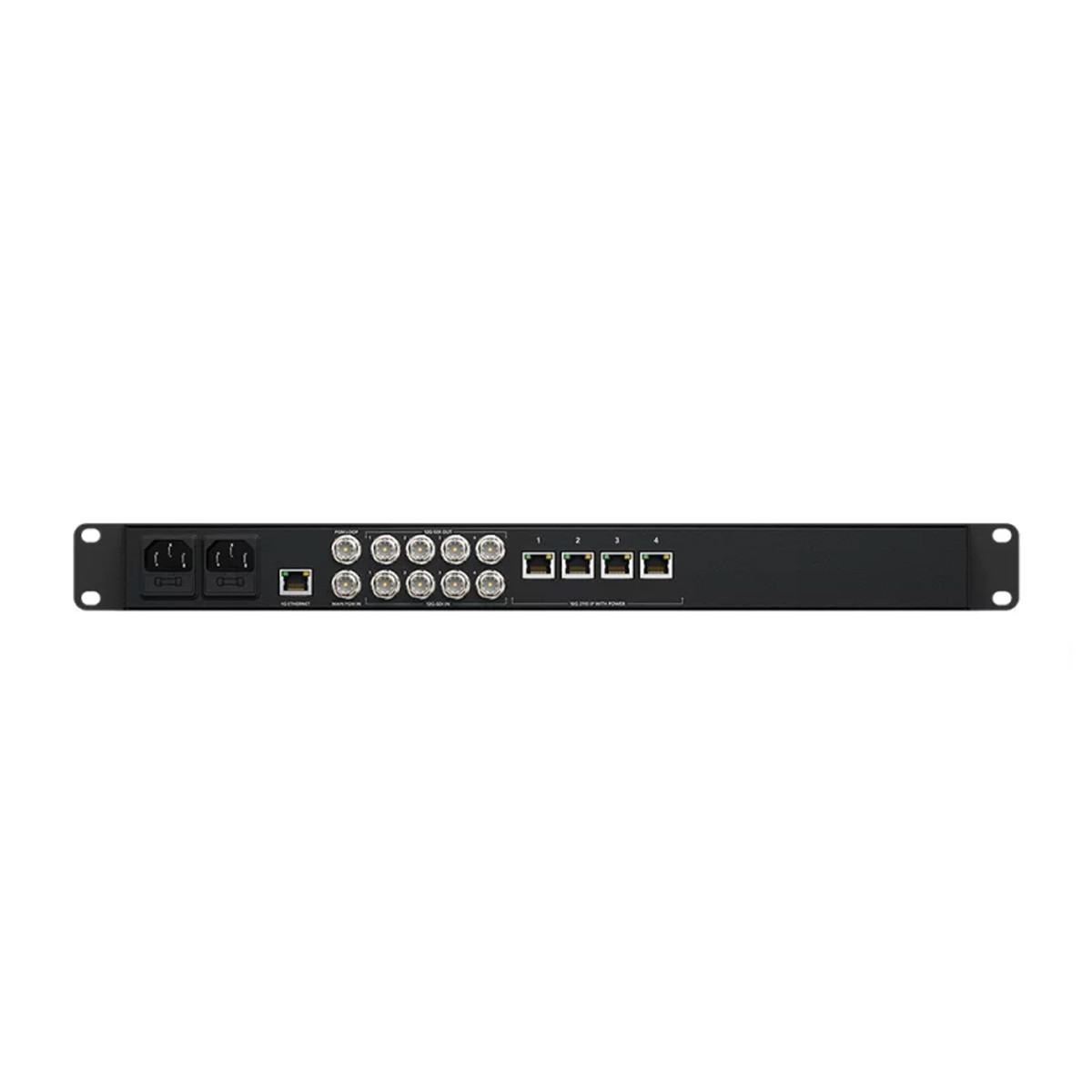

Anschlüsse:

• SDI-Eingänge insgesamt: 5

• SDI-Videoeingänge: 4

• Eingänge fürs SDI-Hauptprogramm: 1

• SDI-Ausgänge insgesamt: 5

• SDI-Videoausgänge: 4

• Ausgänge fürs SDI-Hauptprogramm: 1 Durchschleifausgang

• SDI-Raten: 270 Mbit; 1,5 G; 3 G; 6 G; 12 G

• Eingänge für SMPTE ST-2110 IP Video: 4 10G-Ethernet-Ports

• Ausgänge für SMPTE ST-2110 IP Video: 4 10G-Ethernet-Ports

• Analoge Audioausgänge: 1x 6,35mm-Kopfhörerbuchse

• SDI-Audioeingänge: 16 eingebettete Audiokanäle am SDI-Eingang

• SDI-Audioausgänge: 16 eingebettete Audiokanäle am SDI-Durchschleifausgang

• Eingänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in ST-2110-IP-Video-Eingaben via 10G-Ethernet

• Ausgänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in ST-2110-IP-Video-Eingaben via 10G-Ethernet

• Multirate-Unterstützung: Automatische Erkennung von SD, HD, Ultra HD und 4K

• Reclocking: Ja

• Ethernet: 4x 10 Gbit/s PoE++-RJ45-Verbinder unterstützen 10/100/1000/10GBase-T für SMPTE-2110-IP-Videoein- und -ausgabe. PoE++ dient ausschließlich der Stromversorgung von angeschlossenen PoE-Geräten wie Blackmagic Kameras und Konverter. 1x 10 Gbit/s RJ45-Verbinder unterstützt 10/100/1000GBase-T für SMPTE für Konfiguration und Produktsoftware-Updates

• Computer-Schnittstelle: 1 USB-C-3.0-Port für Konfiguration und Produktsoftware-Update

SDI-Videonormen:

• HD-Videonormen: 720p/50; 720p/59,94; 720p/60, 1080i/50; 1080i/59,94; 1080i/60, 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60, 1080PsF/25; 1080PsF/29,97; 1080PsF/30

• Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

• 4K-Videonormen: 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI und 4Kp/60 DCI

• SDI-Konformität: SMPTE 259M; SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M; SMPTE 2081-1; SMPTE 2081-10; SMPTE 2082-1; SMPTE 2082-10; SMPTE 2084; SMPTE 2108-1; SMPTE ST2110-20; SMPTE ST2110-21; SMPTE ST2110-30; SMPTE ST2110-40

• SDI-Videoraten: SDI-Videoanschlüsse zwischen Standard Definition und 720p, 1080i, 1080p, 2K DCI, Ultra HD und 4K DCI umschaltbar

• SDI-Farbgenauigkeit: 4:2:2

• SDI-Farbraum: YUV

• Automatische SDI-Umschaltung: Automatische Erkennung von SD, HD, 2K DCI, Ultra HD und 4K DCI, Automatische Erkennung von Level A und Level B am 3G-SDI-Eingang und am 3G-SDI-Ausgang vom Benutzer auswählbar

IP-Videokonformität:

• SMPTE 2110-20 (Unkomprimiertes Video): IGMP v2

• SMPTE 2110-21 (Traffic-Shaping): Sender: Narrow, Empfänger: Narrow, Wide Synchronous, Asynchronous

• SMPTE 2110-30 (PCM): Audio-Konformität: Stufe C

• SMPTE 2110-40 (Zusatzdaten): Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom, inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

• Codec: Blackmagic IP10 Codec zur Konvertierung von 12G-SDI-Raten in 10G-2110-IP-Video

• Precision Time Protocol (PTP): IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2

• NMOS IS-04 (Erkennung und Registrierung): v1.3.2, Peer-to-Peer über mDNS/DNS-SD

• NMOS IS-05 Verbindungsverwaltung: v1.1.2

• NMOS BCP-002-01: Natürliche Gruppierung

• NMOS BCP-004-01: Empfängerkapazität

Strombedarf:

• Stromversorgung: 2 integrierte AC-Netzteile für 100-240 50/60 Hz mit IEC-C14-Netzstrombuchse

• Energieverbrauch: TBA

Umgebung:

• Betriebstemperatur: 5 - 40 °C

• Lagerungstemperatur: -20 - 45 °C

• Relative Luftfeuchtigkeit: 0 - 90 % nicht kondensierend

Allgemeines:

• Audio: Lautsprecher an der Frontblende mit Ein- und Austaste sowie 1 x 6,35mm-Kopfhörerbuchse

• Steuerung (Integrierte Frontblende): Frontblende mit 12 Tasten, 2,2-Zoll-Farb-LCD und Drehregler zur Menüsteuerung und Eingabe von Einstellungen

• Betriebssysteme: Mac 13.0 Ventura, Mac 14.0 Sonoma oder höher, Windows 10 und 11

• Physische Installation: 1 Rackeinheit

• Gewicht: 3.73 kg

• Weitere Informationen finden Sie auf dem Datenblatt Blackmagic 2110 IP Converter 4x12G PWR.
