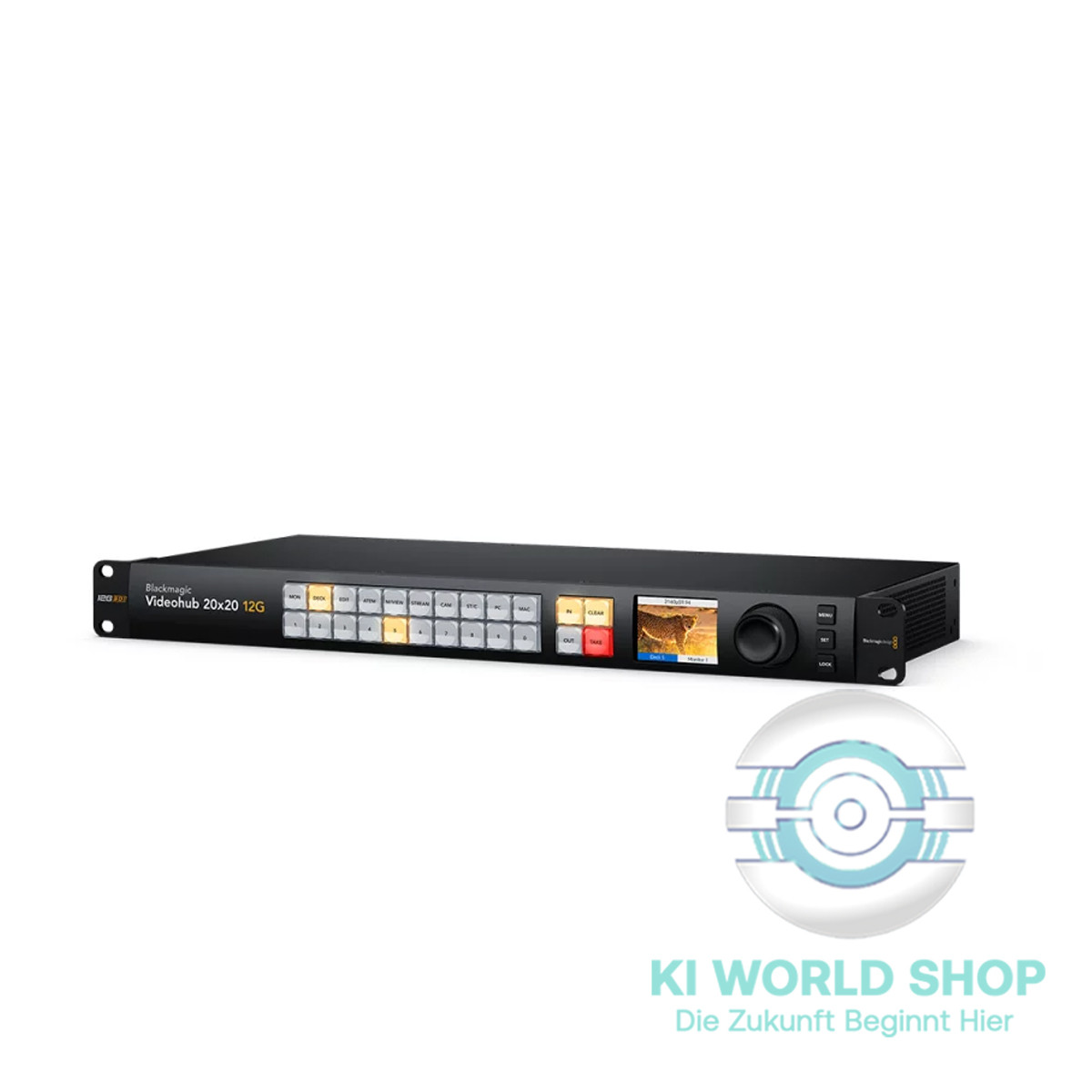

Blackmagic Videohub 20x20 12G – Präzise Kreuzschiene für SD, HD & Ultra-HD in einem kompakten 1-HE-Format
Die Blackmagic Videohub 20x20 12G ist eine latenzfreie 12G-SDI-Routerlösung für professionelle Umgebungen – von Regie und Ü-Wagen über Studios bis zur Postproduktion. Mit 20 12G-SDI-Eingängen und 20 12G-SDI-Ausgängen lassen sich unterschiedlichste SD-, HD-, 2K-DCI-, UHD- und 4K-DCI-Signale gleichzeitig auf einer einzigen Matrix schalten – flexibel, mischsigalfähig und ohne Verzögerung.

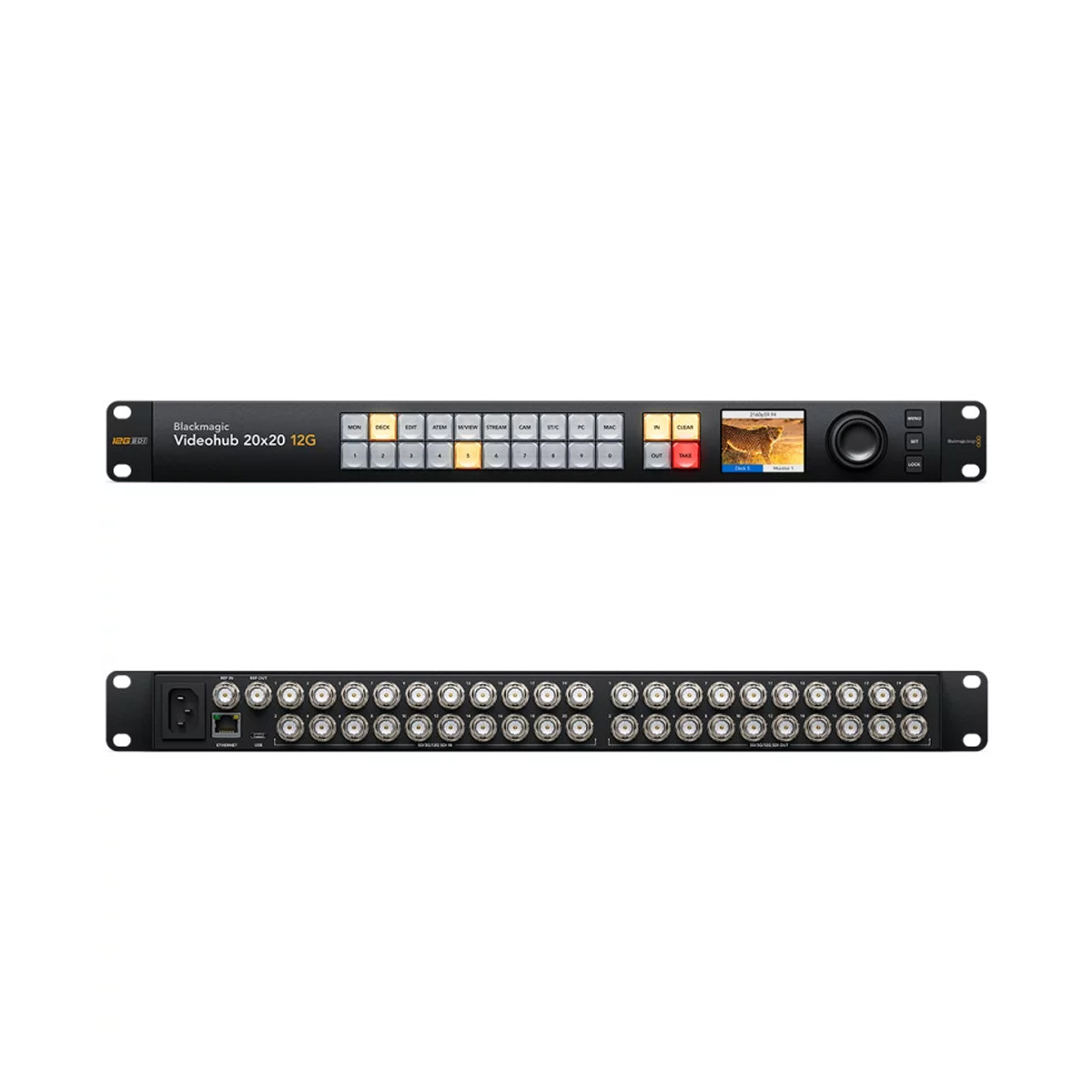

Die integrierte Frontblende mit 2,2-Zoll-Farb-LCD zeigt Vorschaubilder, Routing-Labels und aktive Normen an. Die Bedienung gelingt direkt über Tasten sowie einen großen Drehregler mit elektronischer Kupplung – schnell, präzise und sicher. SDI-Reclocking sorgt für Signalintegrität, während Referenz-In/Out und Ethernet-Fernsteuerung die nahtlose Integration in bestehende Infrastrukturen ermöglichen.
Ob als zentraler Knoten für Kameras, Mischer, Recorder, Monitore oder Encoder: Diese 1-HE-Kreuzschiene reduziert Verkabelungsaufwand, beschleunigt Workflows und hält Ihre Studio-Topologie übersichtlich – heute in HD, morgen in 12G-UHD bis 2160p60.
Vorteile
Zero-Latency-Routing: Umschalten ohne sichtbare Verzögerung – ideal für Live-Produktion und On-Air-Regie.
20×20 12G-SDI-Matrix: Freies Verteilen von SD/HD/UHD/4K-DCI-Signalen auf Ein- und Ausgänge, auch gemischt im laufenden Betrieb.
Integrierte Frontbedienung: 24 Direktwahltasten, Menü-Tasten, großer Drehregler mit elektronischer Kupplung, 2,2" LCD für Vorschau und Status.
SDI-Reclocking an allen Ausgängen: Stabile Übertragungen über längere Strecken und durch Ketten von Geräten.
Referenz-I/O: Tri-Sync/Black-Burst-Eingang plus Referenz-Out mit Abschluss-Umschaltung für saubere System-Sync.
Flexible Steuerung: Lokale Tasten, Software-Panels (Mac/Windows), Unterstützung für Videohub-Hardwarepanels, SDK und Ethernet-Protokoll.
Breite Normenabdeckung: Von SD 525i/625i bis UHD 2160p60 und 4K-DCI 60p inkl. 3G-Level A/B, 6G und 12G-SDI.
Kompaktes 1-HE-Design: 482 × 236,14 × 44,2 mm, 3,6 kg – passt direkt ins 19"-Rack.
Energieeffizient & robust: Max. 27,5 W Leistungsaufnahme, gesicherte Koppelpunkt-Wiederherstellung nach Netzausfall.
Technische Details
Anschlüsse
SDI-Videoeingänge: 20
SDI-Videoausgänge: 20
SDI-Raten: DVB-ASI, 270 Mbit, 1,5 G, 3 G, 6 G, 12 G
Videoeingänge mit Resync: keine
SDI-Neutaktung (Reclocking): an allen SDI-Ausgängen
Referenzeingänge: Tri-Sync oder Black Burst
Referenzausgänge: mit Abschluss-Umschaltung bei Durchschleifung
Ethernet: 10/100/1000Base-T
Computer-Schnittstelle: USB-C (Service/Updates)
Normen
SD: 525i/59,94 NTSC; 625i/50 PAL
HD: 720p/50, /59,94, /60; 1080i/50, /59,94, /60; 1080p/23,98, /24, /25, /29,97, /30, /47,95, /48, /50, /59,94, /60; 1080PsF/23,98, /24, /25, /29,97, /30
2K-DCI: 2Kp/23,98, /24, /25, /29,97, /30, /47,95, /48, /50, /59,94, /60; 2KPsF/23,98, /24, /25, /29,97, /30
Ultra-HD: 2160p/23,98, /24, /25, /29,97, /30, /47,95, /48, /50, /59,94, /60
4K-DCI: 4Kp/23,98, /24, /25, /29,97, /30, /47,95, /48, /50, /59,94, /60
SDI-Konformität: SMPTE 259M, 292M, 296M, 372M, 424M, 425M Level A & B, 2081-1, 2081-10, 2082-10; ITU-R BT.656/BT.601
SDI-Audioabtastung: 48 kHz/24-Bit (TV-Standard)
SDI-Videoabtastung: YUV 4:2:2 und RGB 4:4:4
Farbgenauigkeit: 10-/12-Bit RGB 4:4:4 in allen HD-/2K-Modi, in UHD bis 2160p30 und in 4K-DCI bis 4Kp30; 10-Bit YUV 4:2:2 in allen Modi
Farbräume: Rec. 601, Rec. 709, Rec. 2020
Automatische SDI-Umschaltung: SD-SDI 270 Mbit, HD-SDI 1,5 G, 3G (Level A/B), 6G, 12G und DVB-ASI pro Eingang – unterschiedliche Normen parallel nutzbar
Steuerung
Frontblende: 24 Direktwahltasten für Routing, 3 Menütasten, Drehregler, 2,2" Farb-LCD
Externe Steuerung: Software-Bedienpanel (Mac/Windows) inklusive; Unterstützung für Videohub Smart Control Pro und Videohub Master Control Pro; SDK & Ethernet Videohub Control Protocol enthalten
Bedienpult-Anschluss: Ethernet
Software & Betriebssysteme
Softwaresteuerung: Kreuzschienen-Control für Windows & Mac im Lieferumfang
Produkt-Updates: via Updater-Anwendung über USB-C
Kompatibilität: macOS Monterey 12.0 / Ventura 13.0 oder höher; Windows 10 (64-Bit) / Windows 11
Bildschirme
Integriertes 2,2-Zoll-LCD für Video-Vorschau und Menüeinstellungen.
Strombedarf
Versorgung: integriertes AC-Netzteil 100–240 V, 50/60 Hz (IEC-Kabel erforderlich)
Netzausfallschutz: Koppelpunkt-Verbindungen bleiben erhalten und werden nach Wiederkehr der Versorgung sofort restauriert
Leistungsaufnahme: max. 27,5 W
Physik & Umwelt
Rack-Einbau: 1 HE
Maße (L×B×H): 482 × 236,14 × 44,2 mm
Gewicht: 3,6 kg
Betriebstemperatur: 0–40 °C; Lagerung: −20–60 °C; rF: 0–90 % nicht kondensierend
Lieferumfang:
1× Blackmagic Videohub 20x20 12G
1× Startermappe mit QR-Code zum Software-Download
Garantie & Hinweise
Garantie: 36 Monate eingeschränkte Herstellergarantie, 12 Monate auf die Frontblende.
Hinweis zur Installation: Für volle Funktion ist eine saubere Referenz-Taktung (Tri-Sync/Black Burst) im Verbund empfehlenswert. Bei UHD-Workflows hochwertige 12G-SDI-Kabel und korrekt terminierte Referenz-Durchschleifung verwenden.
Kompatibilität: Die Routermatrix akzeptiert parallel verschiedene Normen; prüfen Sie dennoch Endgeräte (Monitore, Recorder, Mischer) auf die jeweils gewünschte Format-Unterstützung.
