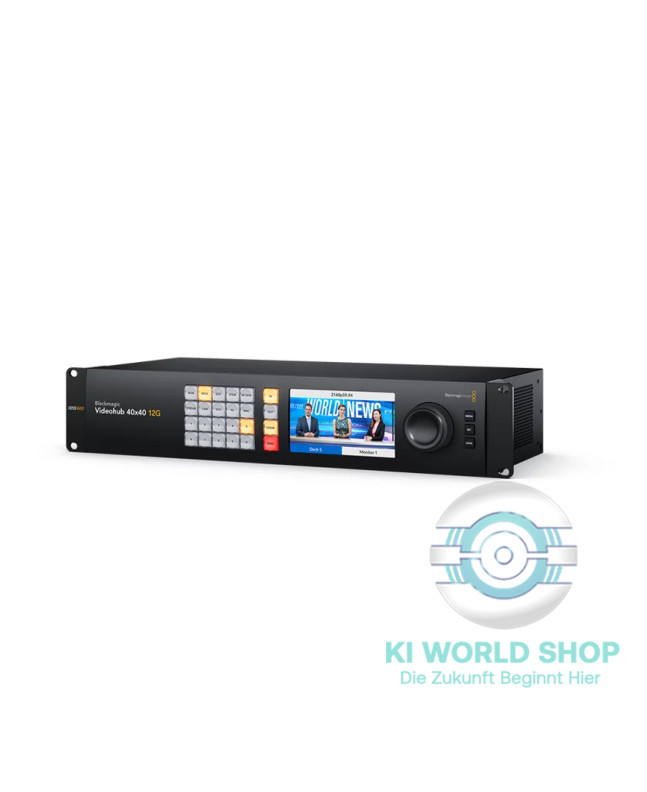

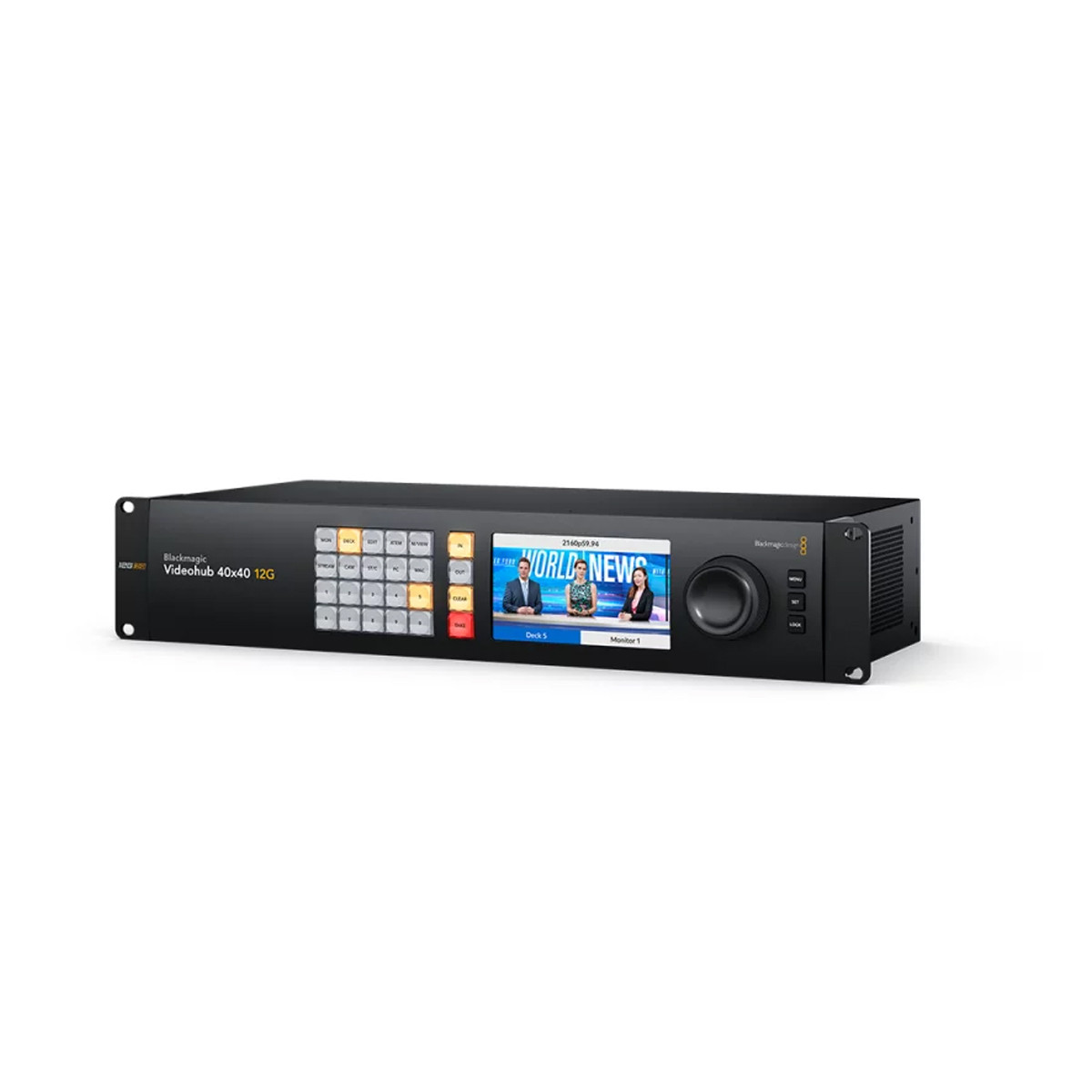

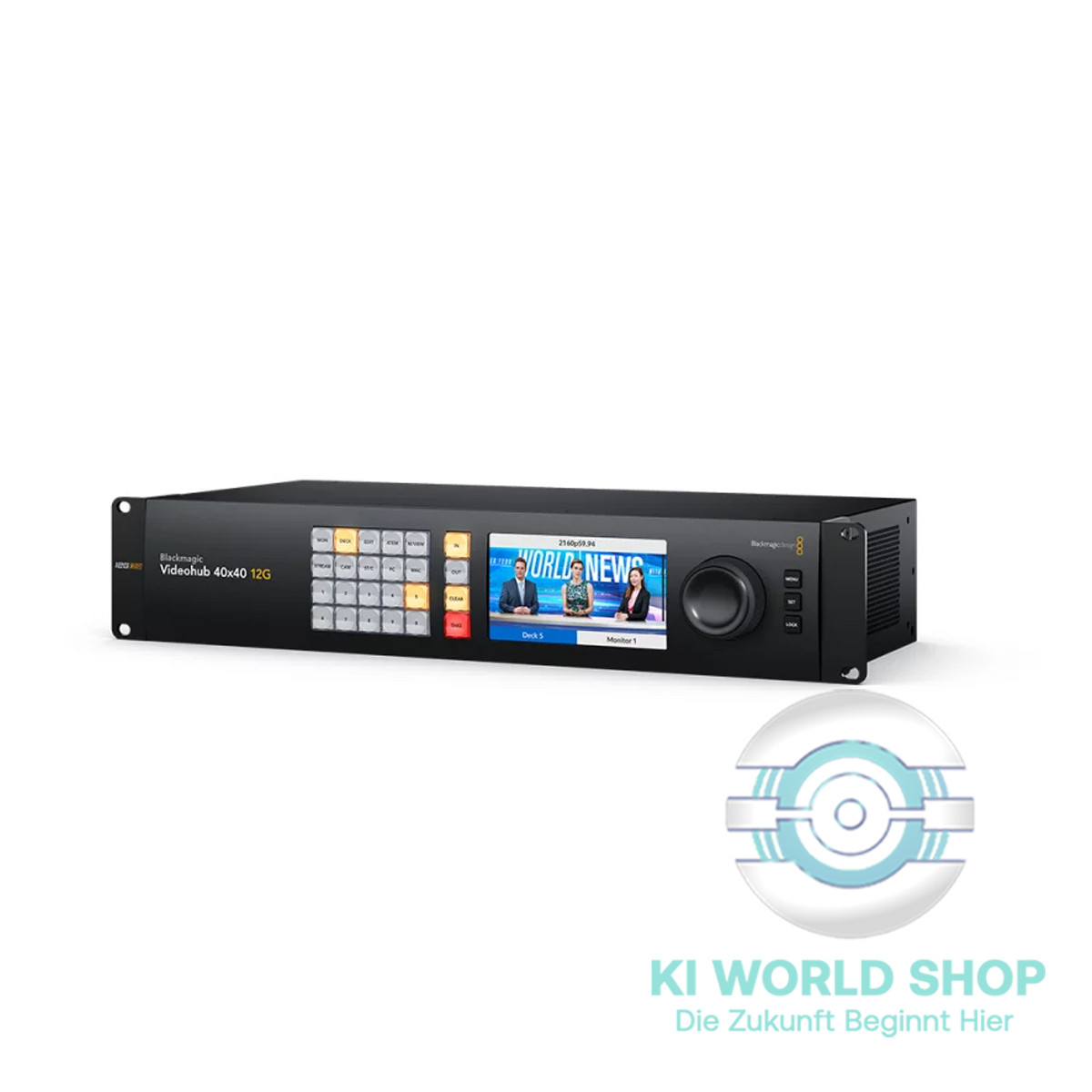

Die Blackmagic Videohub 40x40 12G ist eine professionelle 2-HE-SDI-Kreuzschiene für gemischte SD-, HD-, 2K-, Ultra-HD- und DCI-4K-Signale bis 2160p/60. Mit 40× 12G-SDI Eingängen und 40× 12G-SDI Ausgängen, SDI-Reclocking, Referenz-I/O sowie redundanter Stromversorgung routen Sie latenzfrei und sicher in Studio, Ü-Wagen oder Live-Regie. Das 5-Zoll-Front-LCD zeigt Vorschaubild, Routing-Labels und Normen; die Bedienung erfolgt per Direkttasten, großem Drehregler oder Ethernet-Software/Hardware-Panels. Jetzt bei KI-Worldshop bestellen.
Blackmagic Design Videohub 40x40 12G
Auf Lager
SKU
BM-VHUBSMAS12G4040
Sonderpreis 4.184,68 € 3.516,54 € Regulärer Preis 4.865,91 € 4.089,00 €
Lieferzeit ca. 1 bis 2 Tage
Diese Artikel könnten Ihnen eventuell auch gefallen!
Blackmagic Design 2110 IP SDI to HDMI 12GSonderpreis 454,39 € 381,84 € Regulärer Preis 528,36 € 444,00 €
Unitree R1 EDU-U330.464,00 € 25.600,00 €
Unitree R1 EDU-U115.708,00 € 13.200,00 €
Blackmagic Design ATEM 4 M/E Constellation 4K PlusSonderpreis 12.075,10 € 10.147,14 € Regulärer Preis 14.040,81 € 11.799,00 €
Blackmagic PYXIS Monitor KitSonderpreis 428,80 € 360,34 € Regulärer Preis 498,61 € 419,00 €
Apple iPhone 16 Pro 128GB Titan Schwarz1.199,00 € 1.007,56 €
Blackmagic Design PYXIS Pro GripSonderpreis 114,62 € 96,32 € Regulärer Preis 133,28 € 112,00 €
Blackmagic Design PYXIS 12K L-MountSonderpreis 4.501,94 € 3.783,14 € Regulärer Preis 5.234,81 € 4.399,00 €
BLUETTI AC180P Tragbare Powerstation 1800W 1440Wh - 0% MwSt. (gem. § 12 Abs. 3 UStG)*Sonderpreis 475,00 € 475,00 € Regulärer Preis 725,00 € 725,00 €
Blackmagic Design 2110 IP UpDownCross 12GSonderpreis 496,35 € 417,10 € Regulärer Preis 577,15 € 485,00 €
BLUETTI AC180P Tragbare Powerstation 1800W 1440Wh*Sonderpreis 565,25 € 475,00 € Regulärer Preis 862,75 € 725,00 €
DJI Mavic 4 Pro Fly More Combo - DJI RC2Sonderpreis 2.564,06 € 2.154,67 € Regulärer Preis 2.699,00 € 2.268,07 €
DJI Mic Mini mit 2 Sender + 1 Empfänger + Ladeschale168,00 € 141,18 €
Blackmagic Design PYXIS Rosette PlateSonderpreis 60,38 € 50,74 € Regulärer Preis 70,21 € 59,00 €
Blackmagic Design URSA Mini Pro 12K OLPFSonderpreis 5.627,68 € 4.729,14 € Regulärer Preis 6.543,81 € 5.499,00 €
Blackmagic HyperDeck Shuttle 4K ProSonderpreis 1.401,03 € 1.177,34 € Regulärer Preis 1.629,11 € 1.369,00 €
Blackmagic Design Cloud Backup 8Sonderpreis 1.329,40 € 1.117,14 € Regulärer Preis 1.545,81 € 1.299,00 €
Blackmagic Design PYXIS 12K EFSonderpreis 4.501,94 € 3.783,14 € Regulärer Preis 5.234,81 € 4.399,00 €
Blackmagic Design ATEM 4 M/E Constellation 4KSonderpreis 8.288,52 € 6.965,14 € Regulärer Preis 9.637,81 € 8.099,00 €
Blackmagic Videohub 40x40 12G – Latenzfreies SDI-Routing bis 2160p/60
Die Blackmagic Videohub 40x40 12G ist eine leistungsstarke 2-HE-Kreuzschiene für gemischte SD-, HD- und Ultra-HD-Workflows. 40 Eingänge und 40 Ausgänge mit 12G-SDI, Referenz-I/O und redundanter Stromversorgung ermöglichen zuverlässiges, verzögerungsfreies Routing in Broadcast, Postproduktion und Live-Event-Umgebungen. Das integrierte 5-Zoll-LCD der Frontblende zeigt Vorschaubilder, Routing-Labels und Norminformationen – ideal für schnelle, fehlerfreie Umschaltungen direkt am Gerät. Jetzt bei KI-Worldshop bestellen.
Die Bedienung ist bewusst praxisnah gehalten: Quellen lassen sich per Direktwahltaste schalten oder über den großen Drehregler mit elektronischer Kupplung auswählen. SDI-Reclocking an allen Ausgängen sorgt für stabile Signalintegrität auch bei längeren Kabelwegen. Für zentrale Steuerung in komplexen Infrastrukturen unterstützt die Videohub 40x40 12G eine Ethernet-Anbindung sowie Software-Bedienpanels für Windows und macOS. Alle gängigen SDI-Normen bis 2160p/60 (sowie DCI-Formate) werden unterstützt.
Vorteile
40× 12G-SDI In / 40× 12G-SDI Out – flexible Punkt-zu-Punkt- oder 1-zu-n-Verteilung ohne zusätzliche DA.
Latenzfreies Umschalten – ideal für Live-Regien, Monitoring-Wände und Ingest-Routings.
Gemischte Formate auf derselben Kreuzschiene – SD, HD, 2K DCI, Ultra-HD und 4K DCI parallel betreiben.
Front-LCD mit Quellenvorschau – visuelle Kontrolle vor dem Schalten; klare Anzeige von Labels und Videonormen.
Direktwahltasten & großer Drehregler – schnelle, sichere Lokalbedienung.
SDI-Reclocking an allen Ausgängen – reduzierte Jitter, stabile Übertragungen bei langen Leitungen.
Referenz-Ein/Ausgänge – Tri-Sync/Black Burst für synchronisierten Studiobetrieb.
Redundante Netzteile – erhöhte Betriebssicherheit im 24/7-Einsatz.
Offene Steuerung über Ethernet – Software-Panels für Windows/macOS inklusive; kompatibel zu Hardware-Panels.
Technische Details

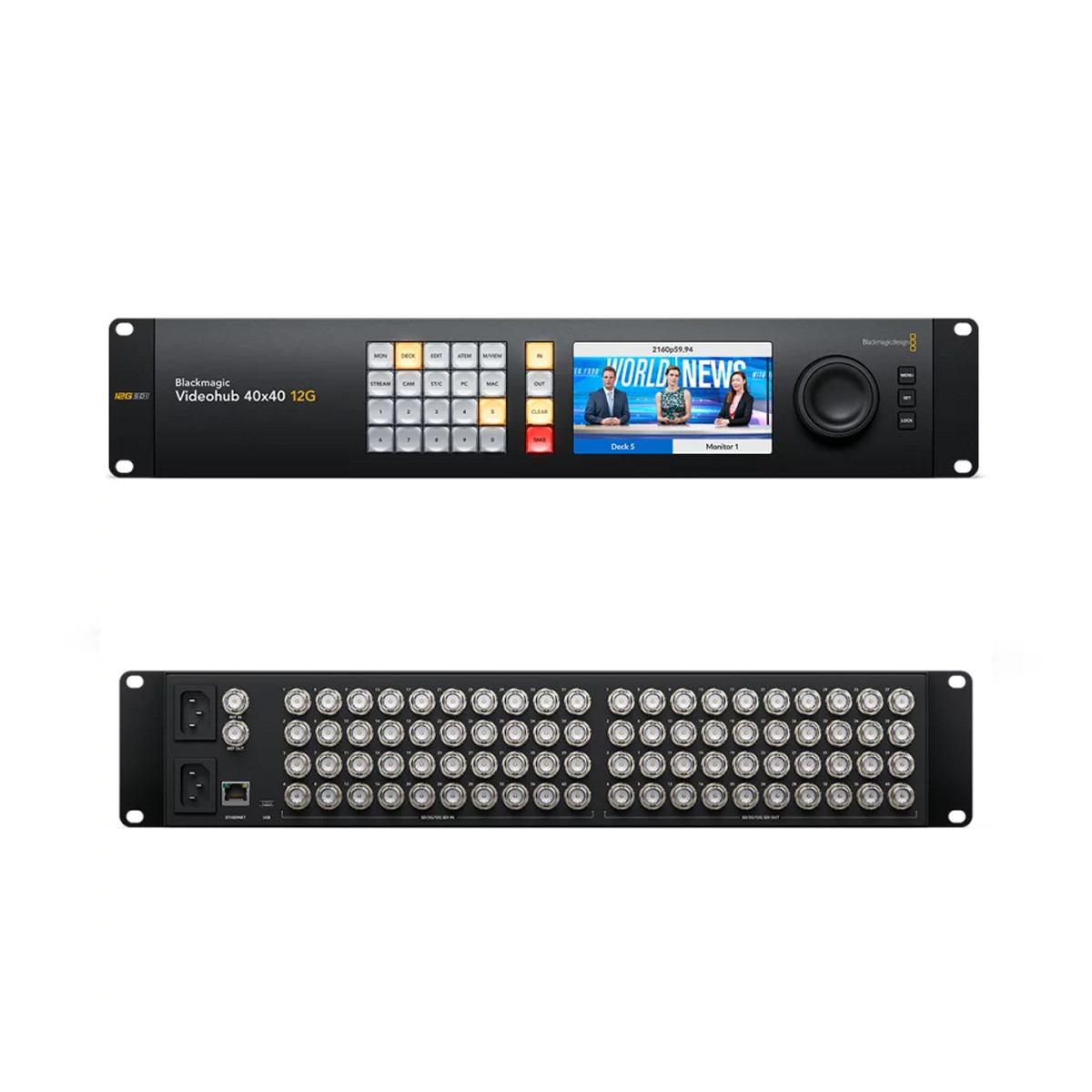

Anschlüsse
SDI-Videoeingänge: 40
SDI-Videoausgänge: 40
SDI-Raten: DVB-ASI, 270 Mbit/s, 1,5G, 3G, 6G, 12G
Videoeingänge mit Re-Sync: keine
SDI-Neutaktung (Reclocking): an allen SDI-Ausgängen
Referenzeingänge: für Tri-Sync oder Black Burst
Referenzausgänge: Referenzausgang mit Abschluss-Umschaltung bei Durchschleifung
Ethernet: 10/100/1000Base-T
Computer-Schnittstelle: USB-C (Service)
Unterstützte Videonormen
SD: 525i/59,94 (NTSC), 625i/50 (PAL)
HD: 720p/50/59,94/60; 1080i/50/59,94/60; 1080p/23,98/24/25/29,97/30/47,95/48/50/59,94/60; 1080PsF/23,98/24/25/29,97/30
2K (DCI): 2Kp/23,98/24/25/29,97/30/47,95/48/50/59,94/60; 2KPsF/23,98/24/25/29,97/30
Ultra-HD: 2160p/23,98/24/25/29,97/30/47,95/48/50/59,94/60
4K (DCI): 4Kp/23,98/24/25/29,97/30/47,95/48/50/59,94/60
SDI-Spezifikationen
Konformität: SMPTE 259M, 292M, 296M, 372M, 424M, 425M (Level A/B), 2081-1, 2081-10, 2082-10; ITU-R BT.656, ITU-R BT.601
Audio-Sampling: 48 kHz / 24 Bit (embedded)
Video-Sampling: YUV 4:2:2 und RGB 4:4:4
Farbgenauigkeit: 10- und 12-Bit RGB 4:4:4 in allen HD- und 2K-Modi; in Ultra-HD bis 2160p/30 und in 4K bis 4Kp30 DCI. 10-Bit YUV 4:2:2 in allen Modi
Farbräume: Rec. 601, Rec. 709, Rec. 2020
Automatische SDI-Umschaltung: je Eingang zwischen 270 Mbit SD-SDI, 1,5G HD-SDI, 3G Level A/B, 6G, 12G sowie DVB-ASI
Unterstützte Metadaten: Erkennung über Video Payload Identifier gemäß SMPTE 352M
Steuerung
Frontblende: 24 Tasten für lokale Steuerung; 3 Menütasten; großer Drehregler mit elektronischer Kupplung; 5-Zoll-Farbdisplay
Externe Steuerung: Videohub Software-Bedienpanel für Windows und macOS inklusive. Unterstützt die Hardware-Panels Videohub Smart Control Pro und Videohub Master Control Pro. Videohub SDK und Ethernet Videohub Control Protocol inbegriffen
Bedienpultanschluss: Ethernet
Software & Betriebssysteme
Softwaresteuerung: Kreuzschienensteuerung für Windows und Mac im Lieferumfang
Produktsoftware-Upgrade: via mitgelieferter Updater-Anwendung
Betriebssysteme: macOS Monterey 12.0, macOS Ventura 13.0 oder höher; Windows 10 (64-Bit), Windows 11
Bildschirme, Einbau & Umgebung
Front-LCD: integriertes 5-Zoll-Display für Video- und Menüeinstellungen
Rackhöhe: 2 HE
Abmessungen (L×B×H): 482 × 238 × 88,4 mm
Gewicht: 5,6 kg
Betriebstemperatur: 0–40 °C
Lagerung: −20–60 °C
Relative Luftfeuchte: 0–90 % nicht kondensierend
Lieferumfang
1× Blackmagic Videohub 40x40 12G
1× Startermappe mit QR-Code zum Download der Software
Garantie & Hinweise
Garantie: 36 Monate eingeschränkte Herstellergarantie und 12 Monate Garantie auf die Frontblende.
Wichtige Hinweise:
Die Kreuzschiene schaltet latenzfrei, führt jedoch kein Frame-Re-Sync durch. Für Clean-Cuts zwischen asynchronen Quellen sind externe Synchronizer/Standardswandler erforderlich.
Netz- und SDI-Kabel sind nicht im Lieferumfang enthalten.
Für stabilen Studiobetrieb Referenz-Eingang nutzen und beide Netzanschlüsse für Redundanz belegen.
Integration & Steuerung im System
Die Videohub 40x40 12G lässt sich zentral über die kostenlose Software konfigurieren: Quellen/Ziele benennen, Presets anlegen, Ports sperren, Label-Schemata pflegen. In Live-Umgebungen empfiehlt sich die Kombination mit Smart Control Pro (Tasten-Panels) für One-Touch-Routings oder Master Control Pro (Drehwahl) für schnelles Scrollen durch große Quellenlisten. Für Automatisierung stehen SDK und Ethernet-Protokoll zur Verfügung, sodass sich Router-Wechsel in Regie-Macros, Event-Steuerungen oder MAM-Systeme integrieren lassen.
Typische Einsatzszenarien
Live-Regie & Ü-Wagen: Flexible Zuweisung beliebiger Kamerasignale auf Multiviewer, Mischer, Shading-Plätze und Recorder – ohne Umschaltverzögerung.
Studio/Sendebetrieb: Zentraler Routerknoten für Zuspieler, Server, Kreuzwandler und QC-Monitore. Redundante PSU und Referenz-Lock sichern Dauerbetrieb.
Postproduktion: Schnelles Umrouten zwischen Grading-, Mastering- und QC-Ketten; 12G-SDI reduziert Verkabelung gegenüber Quad-Link-Setups.
Events & Festinstallationen: Spontane Umschaltungen auf Bühnen-LEDs, Regietische und Back-of-House-Monitore – Presets erlauben Layout-Wechsel in Sekunden.
Praxis-Workflows (Beispiele)
Monitoring-Wall: Kameras/Zuspieler → Videohub → Multiviewer/Monitore; Presets legen komplette Wände mit einem Tastendruck neu.
Mischer-Integration: Quellen → Videohub → Live-Mischer und parallele Recorder; ein Eingang kann auf mehrere Ausgänge verteilt werden (Signal-Fanout).
Lange Kabelwege: Reclocking stabilisiert Pegel/Jitter; bei 12G-SDI hochwertige Koaxkabel verwenden und ggf. SDI-Verstärker/Glasfaser-Strecken ergänzen.
Kompatibilität & Normenkonformität
Die 12G-SDI-Schnittstellen entsprechen den relevanten SMPTE-Normen und unterstützen YUV 4:2:2 sowie RGB 4:4:4 mit bis zu 12-Bit (siehe Modus-Einschränkungen). Dank Auto-Switching pro Eingang laufen 50-Hz- und 59,94-Hz-Signale parallel auf demselben Router. Zusätzliche ANC-/Metadaten werden gemäß SMPTE 352M erkannt.
Installation & Betrieb
Die 2-HE-Bauform passt in Standard-19-Zoll-Racks. Achten Sie auf freie Belüftung und eine saubere Label-Strategie in der Software, um Fehlroutings zu vermeiden. Nutzen Sie den Referenz-Eingang für synchronisierte Systeme. Für maximale Ausfallsicherheit beide Netzanschlüsse an getrennte Stromkreise/USV anschließen. Planen Sie Kabellängen gemäß SDI-Spezifikation – insbesondere bei 12G-SDI.
