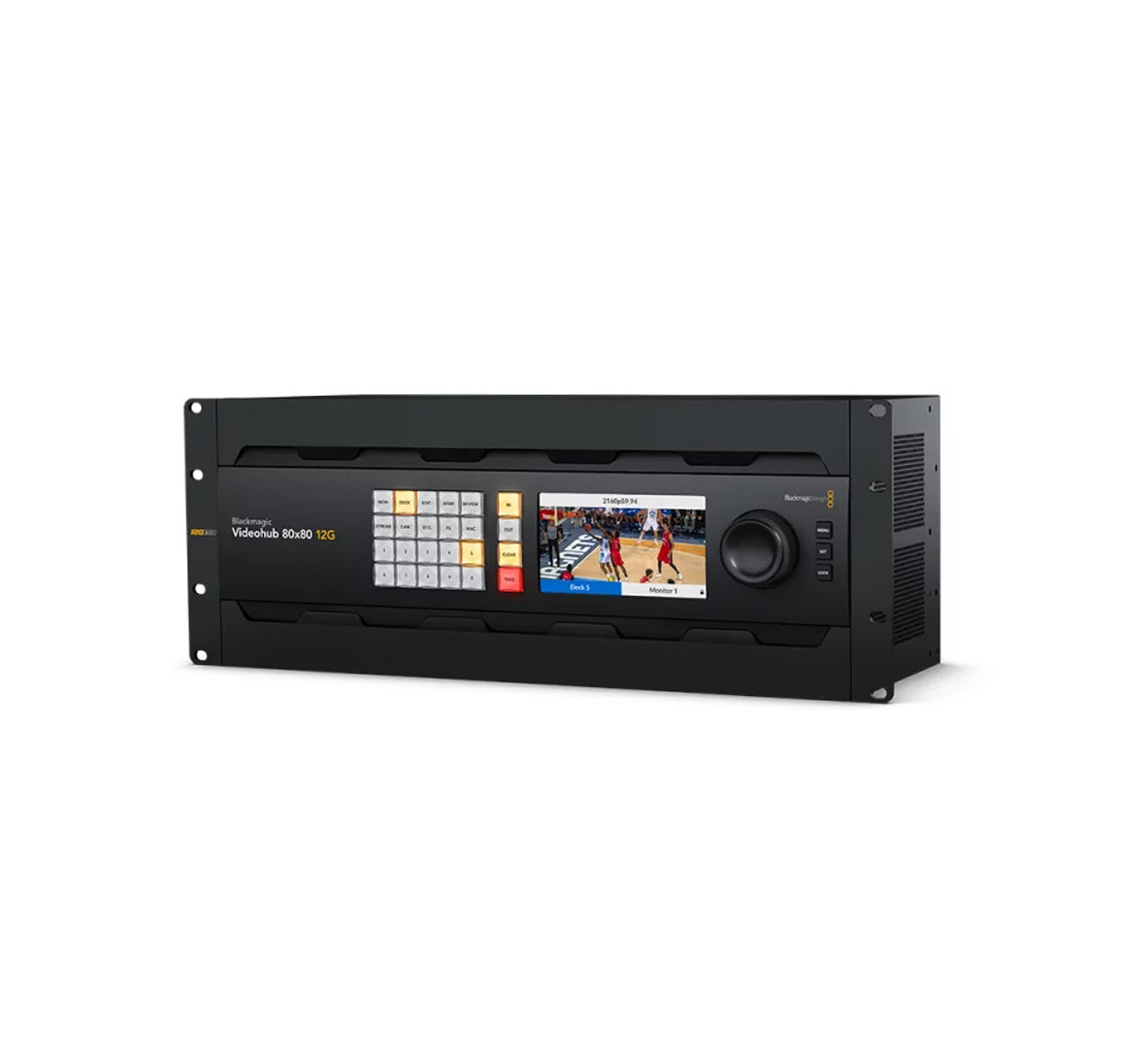

Blackmagic Design Videohub 80x80 12G

Allgemein

• Betriebssysteme: Mac Monterey 12.0; Mac Ventura 13.0 oder höher; Windows 10, 64-Bit; Windows 11

• Bildschirme: Integriertes 5-Zoll-LCD für Video- und Menüeinstellungen

• Physische Installation: 4 Rack-Höheneinheiten

• Maße (L×B×H): 482 × 238 × 177 mm

• Gewicht: 10,9 kg

Anschlüsse

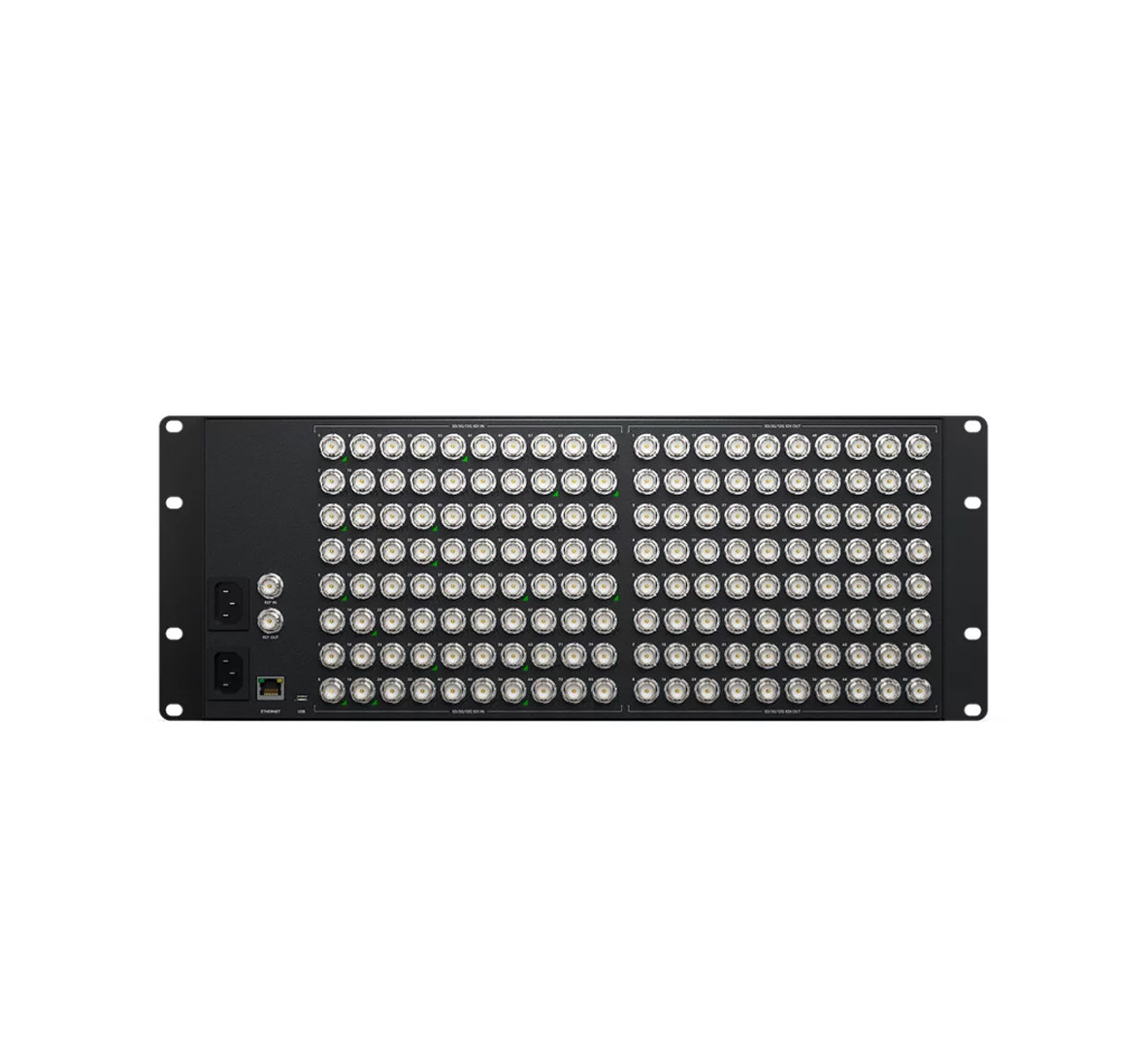

• SDI-Videoeingänge: 80

• SDI-Videoausgänge: 80

• SDI-Raten: DVB-ASI, 270 Mbit, 1.5 G, 3 G, 6 G, 12 G

• Videoeingänge mit Resync: Keine

• SDI-Neutaktung: An allen SDI-Ausgängen

• Referenzeingänge: Für Tri-Sync oder Black Burst

• Referenzausgänge: Referenzausgang mit Abschluss-Umschaltung bei Durchschleifung

• Ethernet: Unterstützt 10/100/1000 Base-T

• Computer-Schnittstelle: USB-C

Normen

• SD-Videonormen: 525i/59,94 NTSC; 625i/50 PAL

• HD-Videonormen: 720p/50; 720p/59,94; 720p/60, 1080i/50; 1080i/59,94; 1080i/60, 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60, 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30

• 2K-Videonormen: 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI, 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI

• Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

• 4K-Videonormen: 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI

• SDI-Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B; SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT.656 und ITU-R BT.601

• SDI-Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24 Bit

• SDI-Videoabtastfrequenz: YUV 4:2:2 und RGB 4:4:4

• SDI-Farbgenauigkeit: 10- und 12-Bit-RGB 4:4:4 in allen HD- und 2K-Modi, in Ultra-HD-Modi bis 2160p/30 und in 4K-Modi bis 4Kp30 DCI. 10-Bit-YUV 4:2:2 in allen Modi

• SDI-Farbraum: REC 601, REC 709, REC 2020

• Automatische SDI-Umschaltung: Automatische Umschaltung zwischen 270 Mbit SD-SDI, 1,5 G HD-SDI, 3G Level A und B HD-SDI, 6G HD-SDI, 12G-SDI und DVB-ASI an allen Eingängen, sodass an jedem Eingang eine andere Fernsehnorm laufen kann

• Unterstützte SDI-Metadaten: Zusätzliche Erkennung per Video Payload Identifier Daten gemäß SMPTE 352M

Steuerung

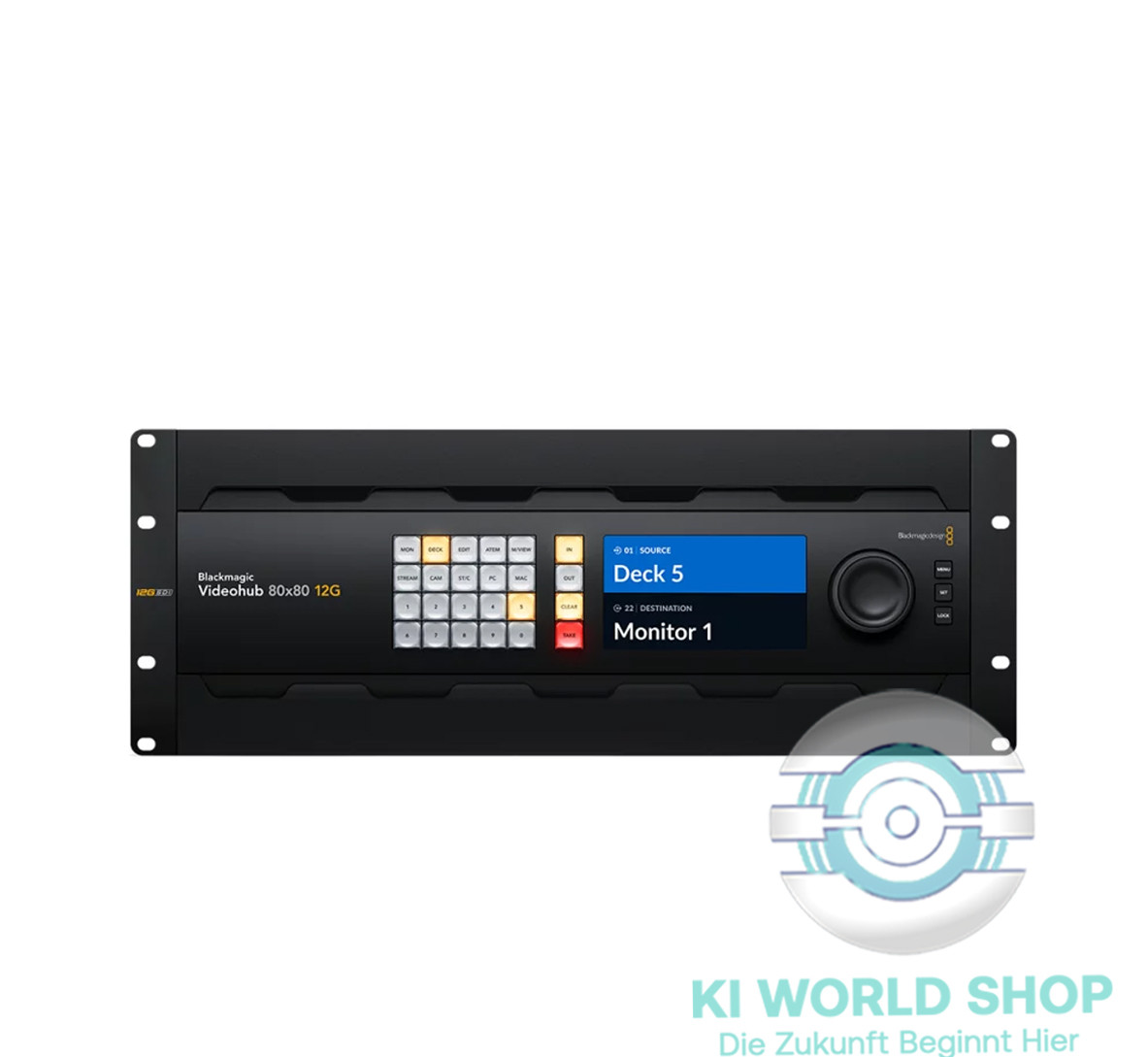

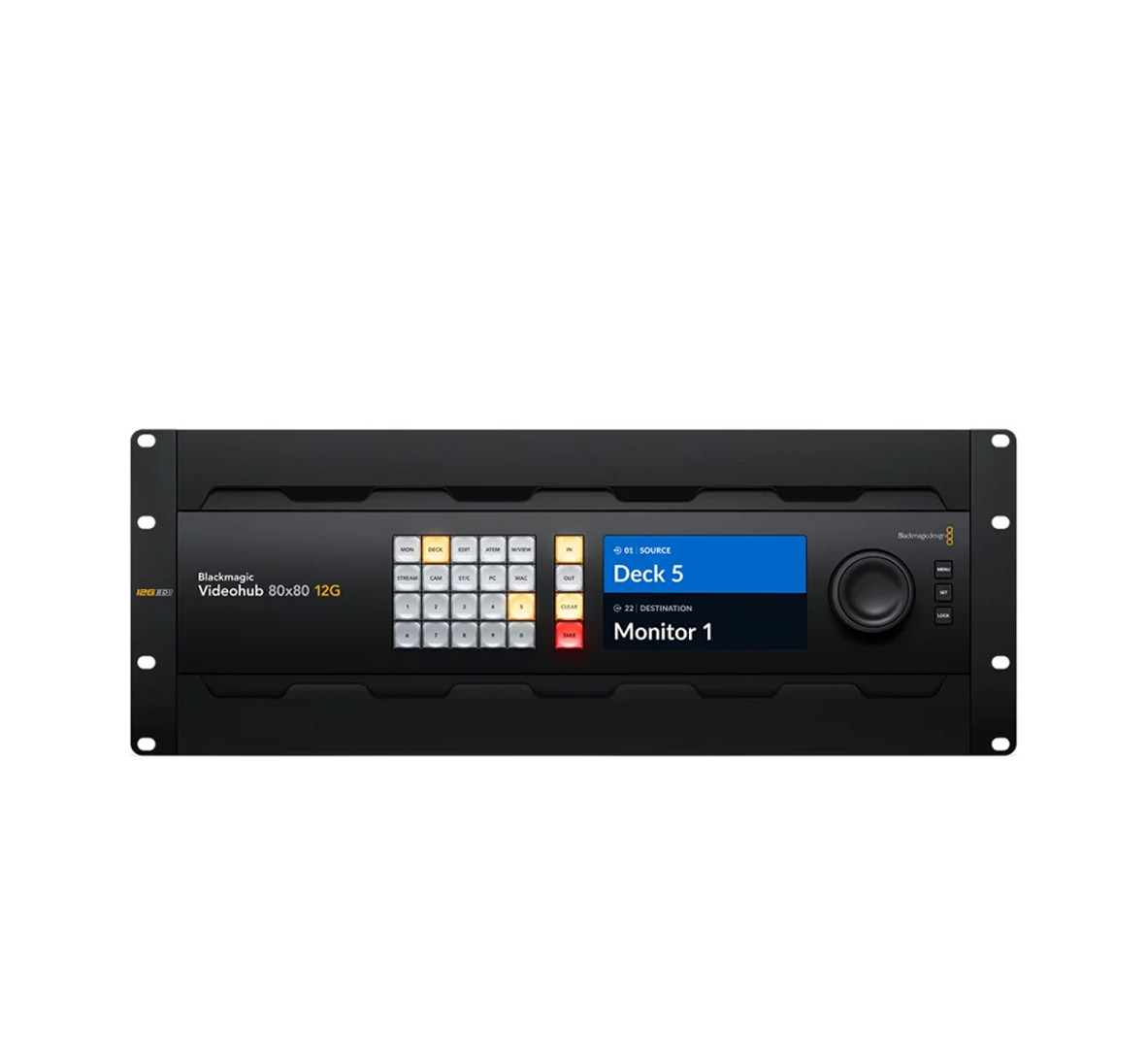

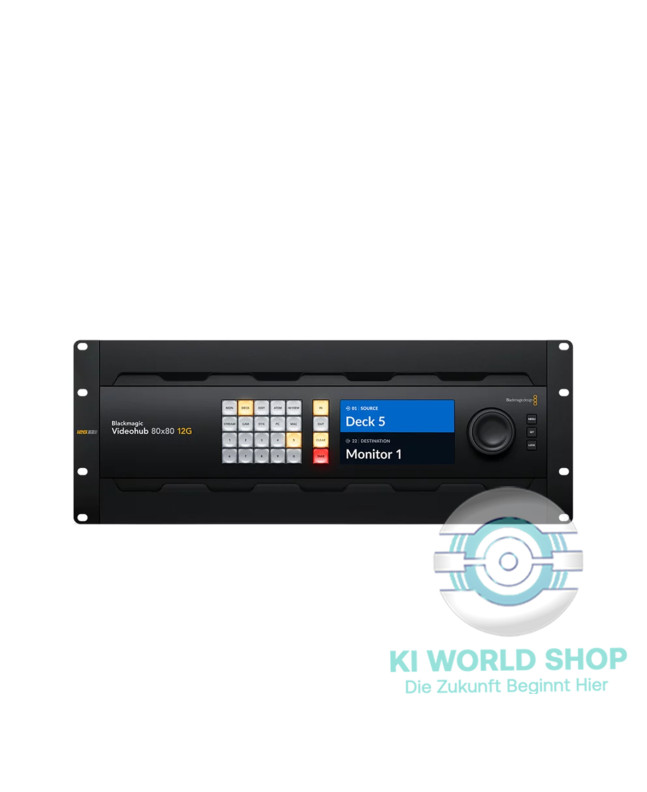

• Integrierte Frontblende: 24 Tasten für lokale Steuerung der Videohub, 3 Tasten und Drehregler für Menüsteuerung, 5-Zoll-Farbdisplay

• Externe Steuerung: Blackmagic Videohub Software-Bedienpanel für Mac und Windows inbegriffen, unterstützt Hardware-Bedienpanels Videohub Smart/Master Control Pro, Blackmagic Videohub SDK und Ethernet Videohub Control Protocol inbegriffen

• Bedienpultanschluss: Ethernet

Software

• Softwaresteuerung: Kreuzschienensteuerung kostenlos im Lieferumfang für Windows und Mac enthalten

• Produktsoftware-Upgrade: Über mitgelieferte Updater-Anwendung

Strombedarf

• Stromversorgung: 2× integrierte AC-Netzteile für 100–240 V, 50/60 Hz, IEC-Stromkabel erforderlich

• Netzausfallschutz: Koppelpunktverbindungen bleiben erhalten und werden bei Rückkehr der Stromversorgung sofort wiederhergestellt

• Energieverbrauch: Maximal 92 Watt

Umgebung:

• Betriebstemperatur: 0–40 °C

• Lagerungstemperatur: −20–60 °C

• Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend

Weitere Informationen finden Sie auf dem Datenblatt Blackmagic Videohub 80x80 12G.
