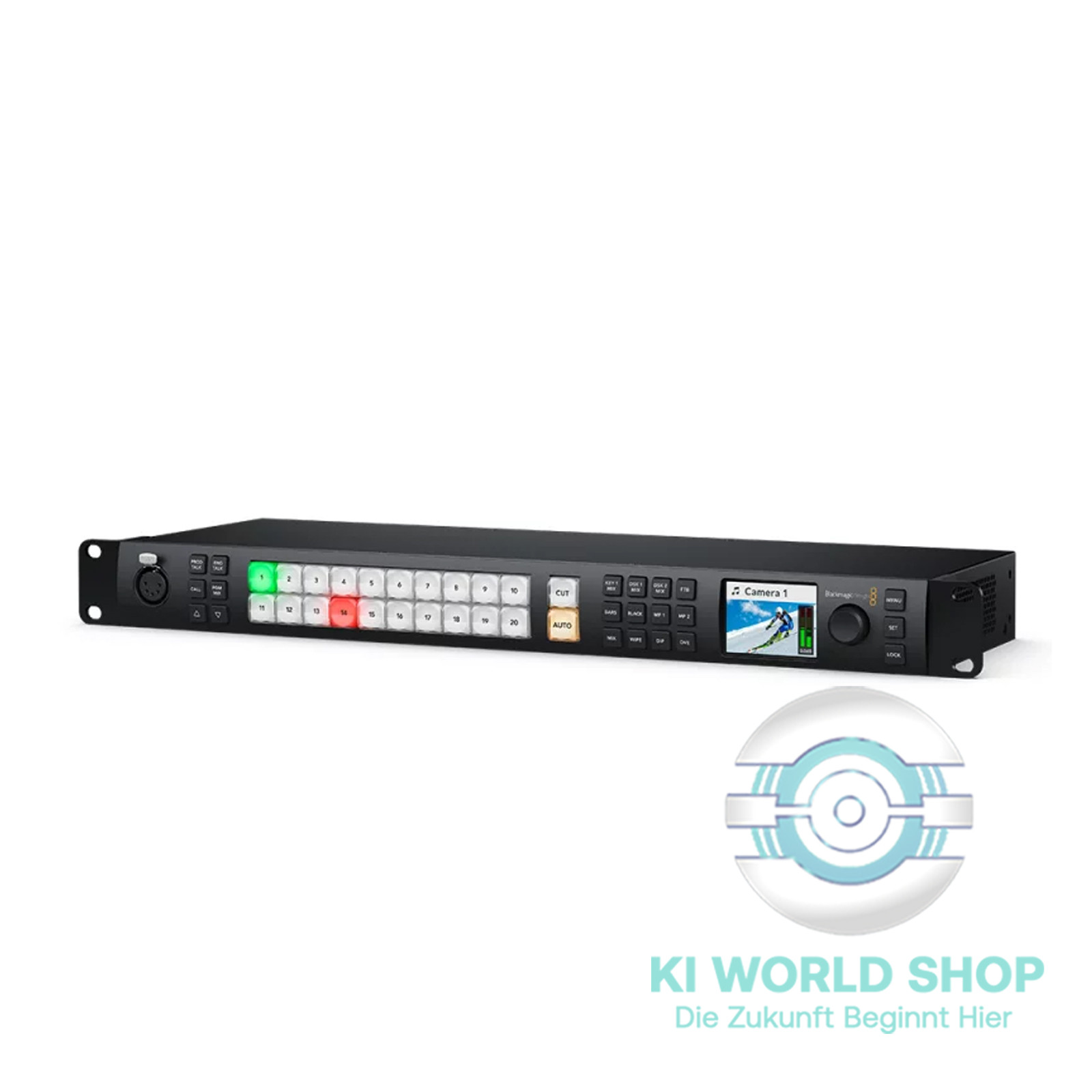

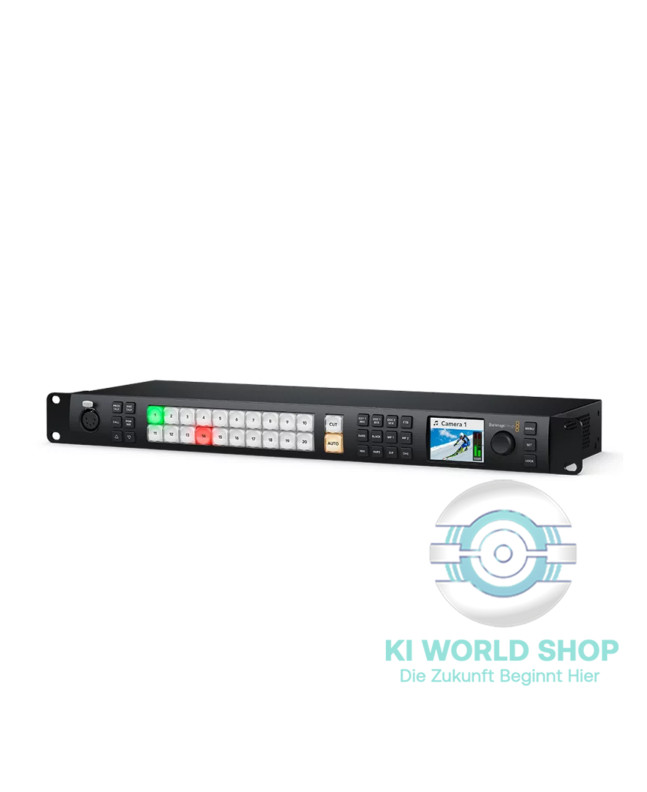

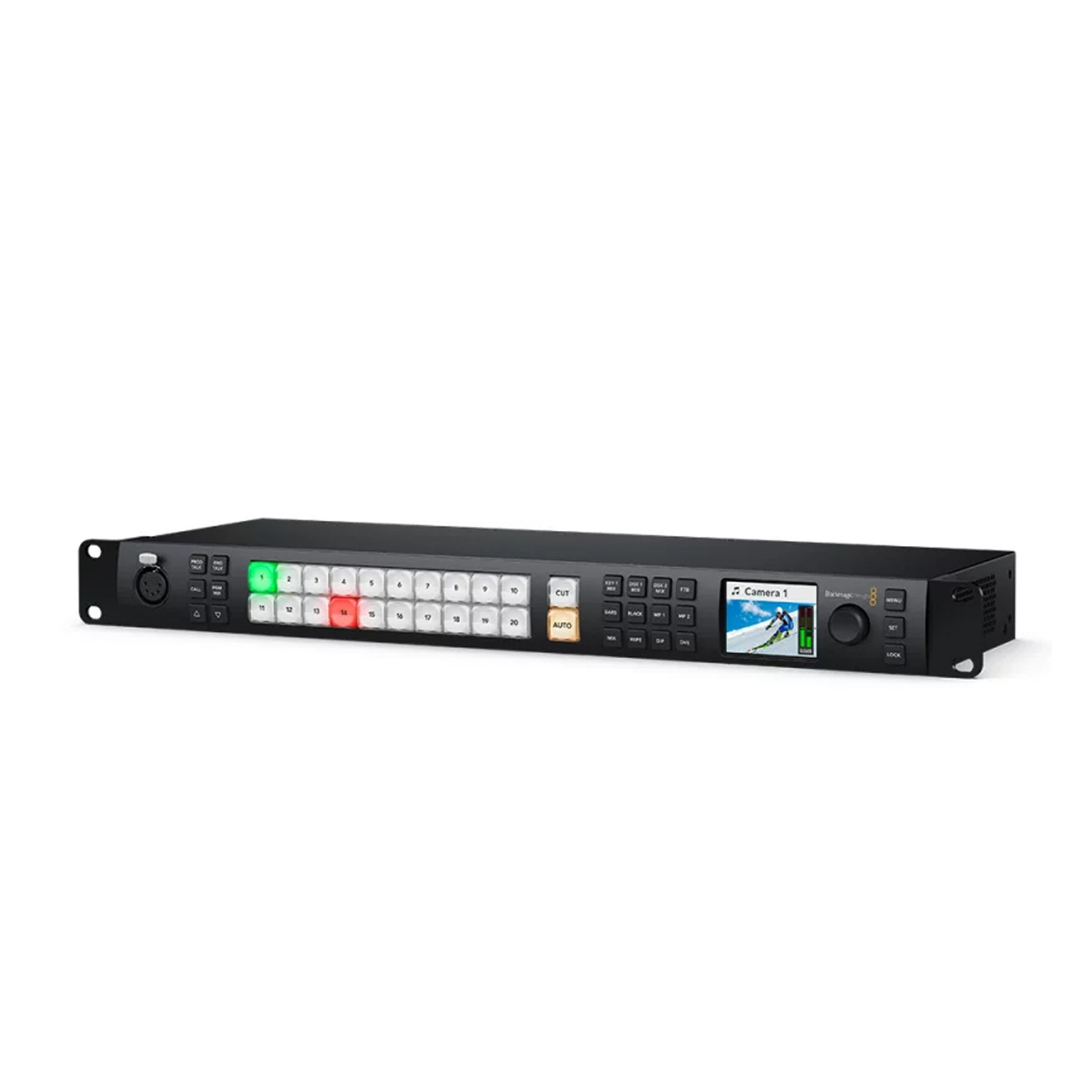

Blackmagic ATEM 2 M/E Constellation HD

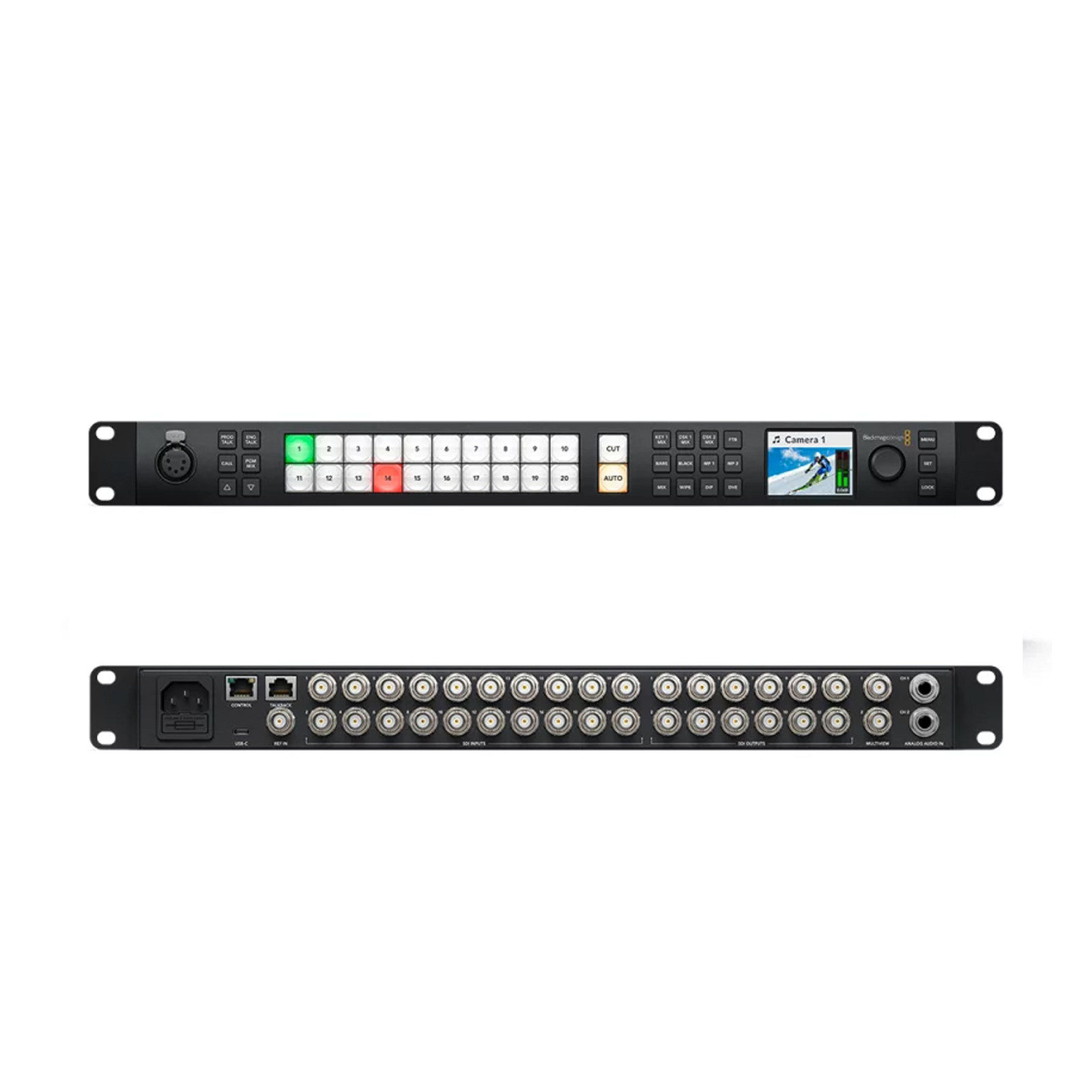

Anschlüsse:

• Videoeingänge insgesamt: 20 (mit Resync, Frameraten- und Formwandler)

• Videoausgänge insgesamt: 12

• SDI-Raten: 1,5 G; 3 G

• Audioeingänge insgesamt: 2 symmetrische 1/4-Zoll-Buchsen, 1x 5-polige XLR-Buchse für Talkback

• Audioausgänge insgesamt: 1x 5-polige XLR-Buchse für Talkback

• SDI-Audioeingänge: 2 eingebettete Audiokanäle an allen SDI-Eingängen

• SDI-Audioausgänge: 2 eingebettete Audiokanäle an allen SDI-Ausgängen

• Referenzeingänge: für Tri-Sync oder Black Burst

• SDI-Aux-Ausgänge / SDI-Vorschauausgänge SDI-Programmausgänge: jeder beliebige der 12 SDI-Ausgänge

• Webcam-Ausgabe: 1 USB-C-Port unterstützt 720p oder 1080p mit PGM-Frameraten

• Anzahl der Multi Views: 2x 3G-SDI

• Bedienpultanschluss: Ethernet. Direkte Verbindung zwischen Pult und Chassis oder über ein Netzwerk

• Interner Timecode-Generator: ja

• Talkback: RJ45 für Fremd-Talkback-Systeme

• Tally-Ausgang: hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally Interface Gerät (nicht im Lieferumfang enthalten)

• Ethernet: unterstützt 10/100/1000Base-T

• Computer-Schnittstelle: 1 USB-C-Port unterstützt USB 3.1 Gen 1 (5 Gbit/s)

Normen:

• HD-Videonormen: 720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

• SDI-Konformität: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B

• Videoabtastfrequenz: 4:2:2

• Farbgenauigkeit: 10 Bit

• Farbräume: REC 709

• Automatische SDI-Umschaltung: automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G-SDI

Multi View Monitoring:

• Multi View Monitoring: 2 Multi Views jeweils für 16, 13, 10, 7 oder 4 Ansichten konfigurierbar. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, M/E-Ebenen, DSKs, SuperSource, Clean-Feed mit optionalen Kennungen und Audiopegelmetern

• Multiview-Videonorm: HD

• Mindestauflösung des Bildschirms: 1366 x 768

Media Player:

• Media Player: 2

• Kanäle: Füll- und Keysignale für jeden Media Player

• Media-Pool-Kapazität für Standbilder: 60

• Media-Pool-Kapazität für Clips: 2 bis zu 1080p/60

• Media-Player-Clip-Länge in 720 HD: 800 Frames

• Media-Player-Clip-Länge in 1080 HD: 400 Frames

• Media-Pool-Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF

• Media-Pool-Videodateiformat: TGA-Sequenz

• Media-Pool-Audio-Dateiformat: WAV, MP3 und AIFF

Allgemein:

• Stromversorgung: 1x integriertes 100–240 V AC-Netzteil

• Energieverbrauch: 52 W

• Abmessungen (LxBxH): 482 x 181,8 x 44,2 mm

• Gewicht: 2,97 kg

Weitere Informationen finden Sie auf dem Datenblatt Blackmagic ATEM 2 M/E Constellation HD.
